Ausstattungsmerkmale Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage Teilnehmeranschlüsse : 8 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  4 -> 0 | 12 -> 7 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 25 | 25 dB Max. Ausgangspegel ²) 95 | 105 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer  < 25 mA  Eingangsnennspannung 230 (47-63 Hz) V  Zulässiger Eingangsspannungsbereich 198-253 V Eingangsnennleistung bei 0-/150-/550-mA-Last : 3,4/6,3/15 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 550 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 215 x 148 x 43 mm  Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

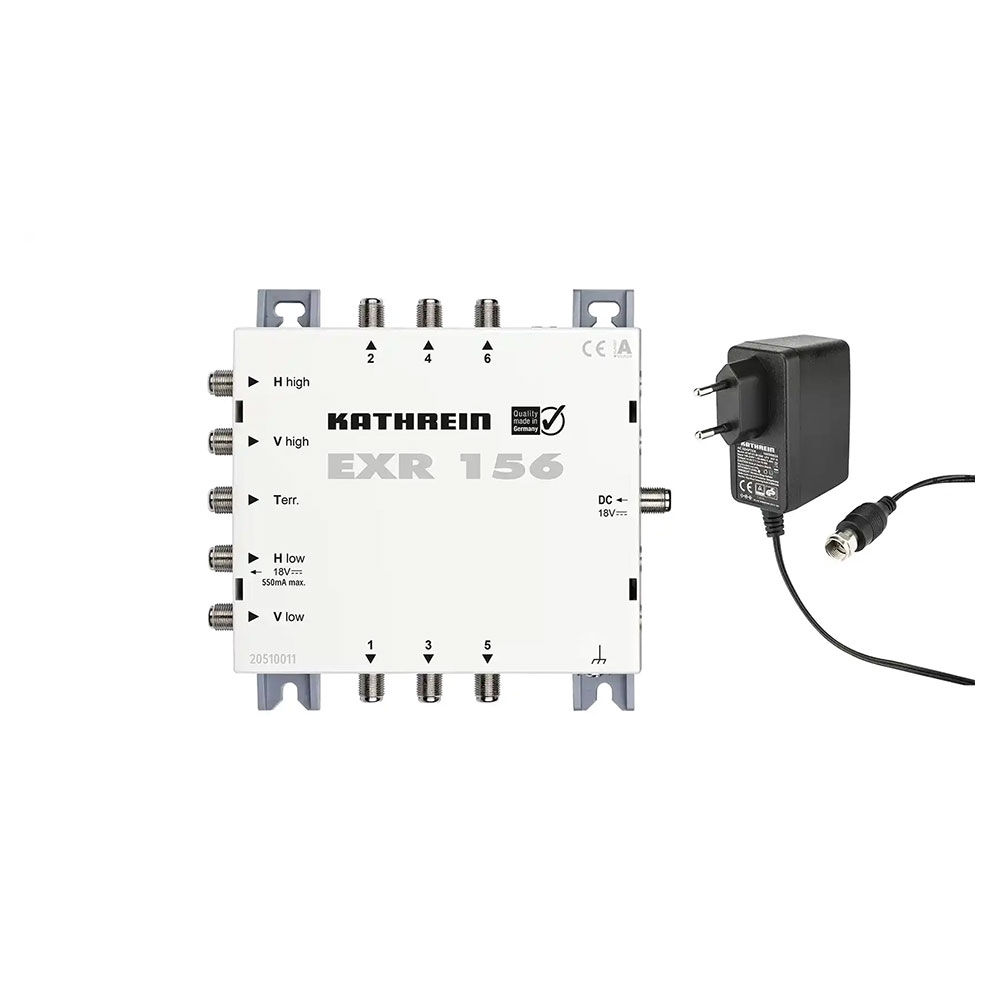

EXR 156 ist ein nicht kaskadierbarer Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 6 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position, bei denen eine feste Anzahl an Teilnehmeranschlüssen benötigt wird. Jeder Receiver benötigt nur eine Leitung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT- und terrestrischen Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Durch das hocheffiziente, kurzschlussfeste Schaltnetzteil und das Stromsparkonzept arbeitet der Multischalter besonders energieeffizient.  Ausstattungsmerkmale Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage Teilnehmeranschlüsse : 6 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  4 -> 0 | 12 -> 7 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 25 | 25 dB Max. Ausgangspegel ²) 95 | 105 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer  < 25 mA  Eingangsnennspannung 230 (47-63 Hz) V  Zulässiger Eingangsspannungsbereich 198-253 V Eingangsnennleistung bei 0-/150-/550-mA-Last : 3,4/6,3/15 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 550 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 215 x 148 x 43 mm  Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

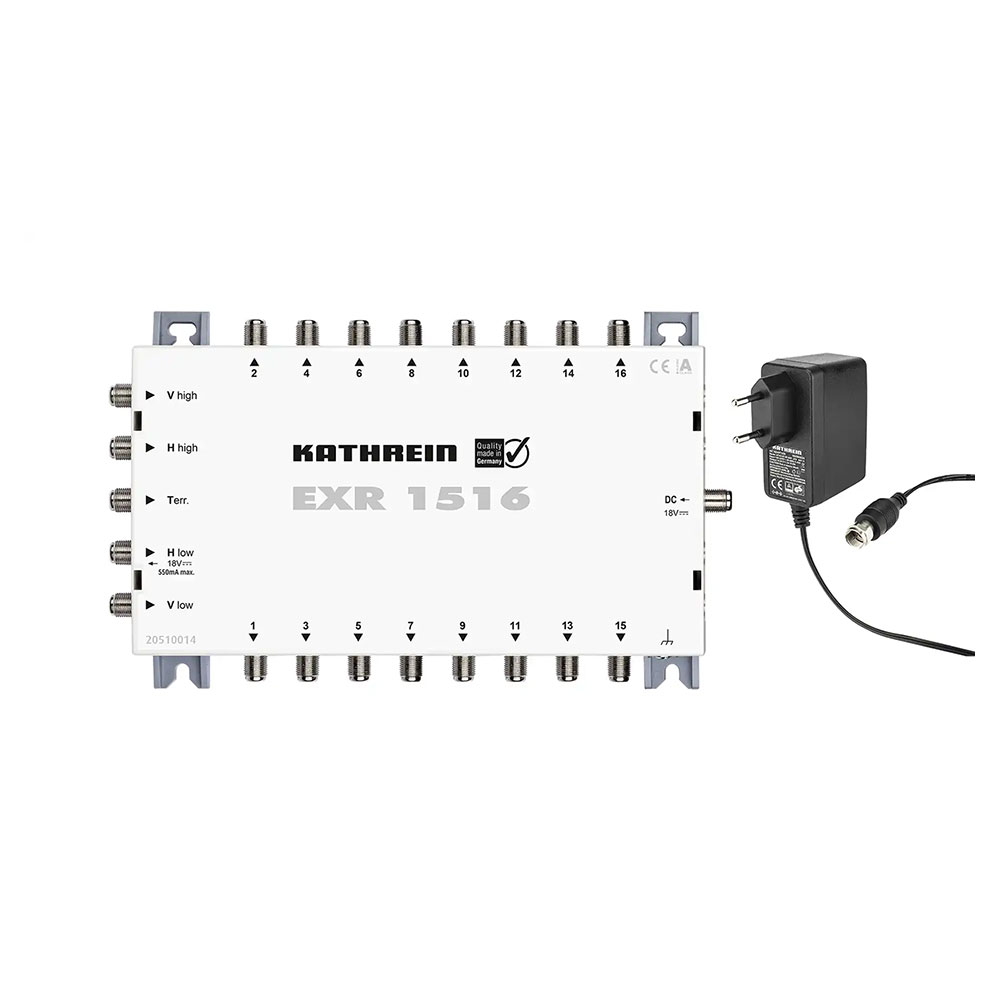

EXR 1516 ist ein nicht kaskadierbarer Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 16 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position, bei denen eine feste Anzahl an Teilnehmeranschlüssen benötigt wird. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT- und terrestrischen Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Durch das hocheffiziente, kurzschlussfeste Schaltnetzteil und das Stromsparkonzept arbeitet der Multischalter besonders energieeffizient.Ausstattungsmerkmale Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage Teilnehmeranschlüsse : 16 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  4 -> 0 | 12 -> 7 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 25 | 25 dB Max. Ausgangspegel ²) 95 | 105 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer  < 25 mA  Eingangsnennspannung 230 (47-63 Hz) V  Zulässiger Eingangsspannungsbereich 198-253 V Eingangsnennleistung bei 0-/150-/550-mA-Last : 3,4/6,3/15 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 550 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 295 x 148 x 43 mm Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

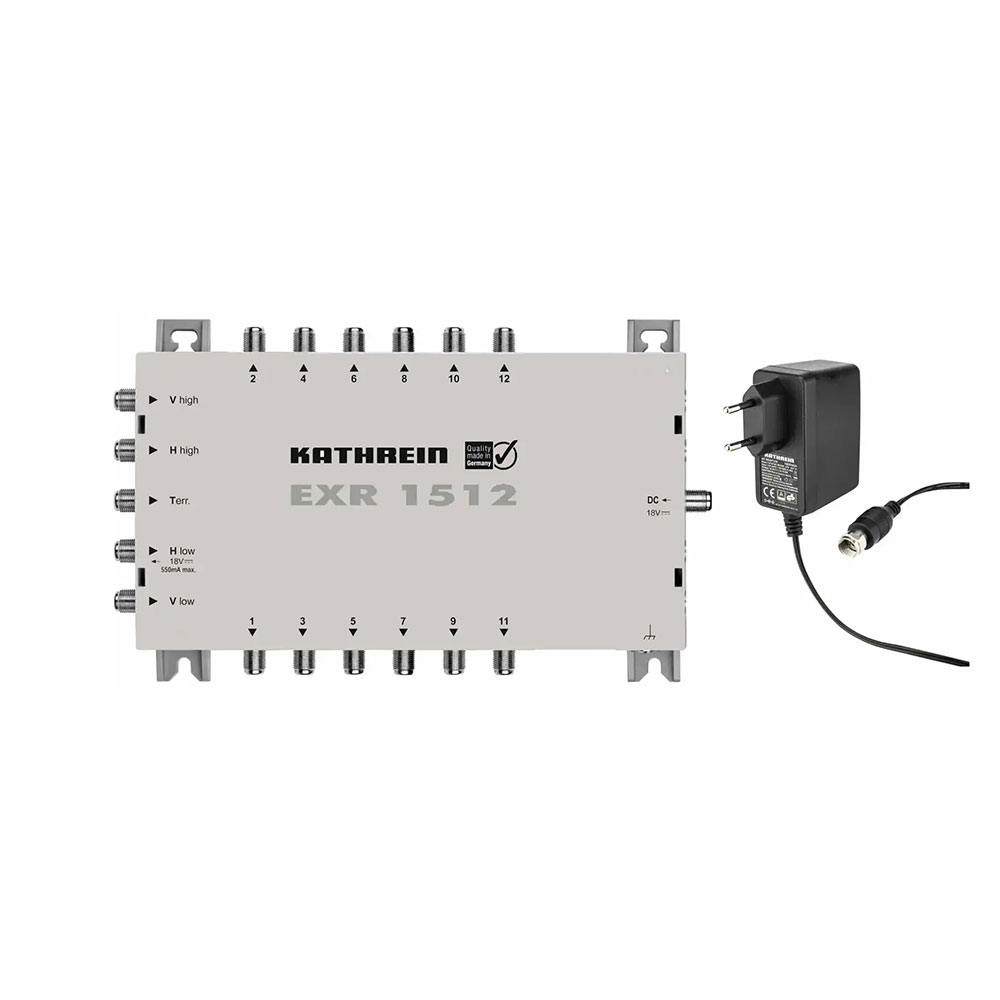

EXR 1512 ist ein nicht kaskadierbarer Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 16 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position, bei denen eine feste Anzahl an Teilnehmeranschlüssen benötigt wird. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT- und terrestrischen Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Durch das hocheffiziente, kurzschlussfeste Schaltnetzteil und das Stromsparkonzept arbeitet der Multischalter besonders energieeffizient.Ausstattungsmerkmale Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6, 8, 12 oder 16 Anschlüsse Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Für die Innenmontage Teilnehmeranschlüsse : 12 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  4 -> 0 | 12 -> 7 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 25 | 25 dB Max. Ausgangspegel ²) 95 | 105 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer  < 25 mA  Eingangsnennspannung 230 (47-63 Hz) V  Zulässiger Eingangsspannungsbereich 198-253 V Eingangsnennleistung bei 0-/150-/550-mA-Last : 3,4/6,3/15 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 550 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 295 x 148 x 43 mm Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

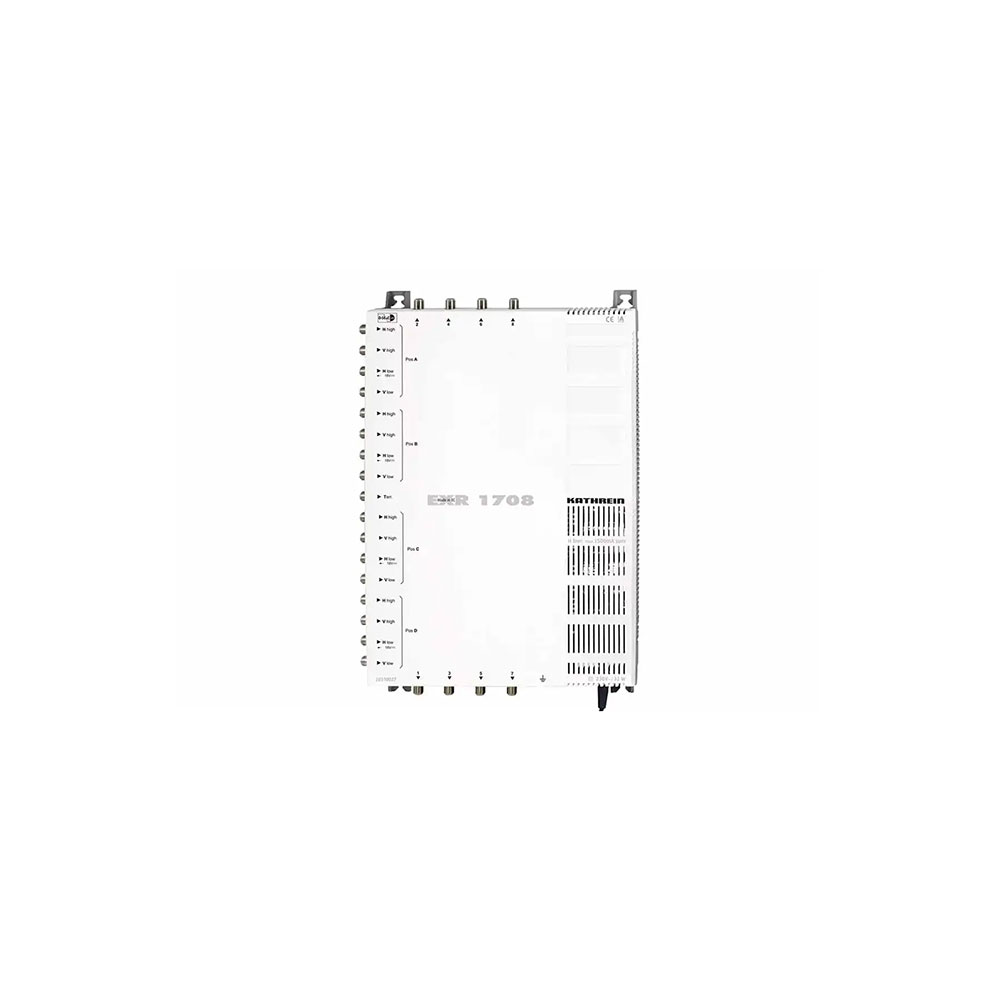

EXR 1708 ist ein kaskadierfähiger Multischalter zur Verteilung von 16 SAT-Ebenen und terrestrischen Signalen auf bis zu 8 Teilnehmer. Damit eignet sich der Multischalter für Anlagen mit vier SAT-Positionen sowie für größere SAT-ZF-Verteilstrukturen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Über DiSEqC™ können die angeschlossenen Receiver unabhängig zwischen horizontal/vertikal, Low-/High-Band sowie den SAT-Positionen A, B, C und D wählen. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 1708 verfügt über ein integriertes Netzteil und ist mit EXR 1718 erweiterbar.Ausstattungsmerkmale kaskadierfähiger Multischalter mit 8 TeilnehmeranschlüssenFür 4 SAT-Positionen mit insgesamt 16 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen Signalen Pro Receiver ist nur eine Niederführung erforderlich Für Twin-Receiver werden zwei Niederführungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver DiSEqC™-Steuerung für SAT-Positionen A/B/C/D Ohne DiSEqC™ Steuerung von SAT-Position A möglich, mit Tone Burst zusätzlich SAT-Position A/BIntegrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über die Eingänge horizontal low Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich Integriertes, hocheffizientes und kurzschlussfestes Schaltnetzteil Stromsparkonzept: Jeder Multischalterzweig wird vom angeschlossenen Receiver versorgt und beim Ausschalten deaktiviert Erweiterbar mit EXR 1718 Für die Innenmontage geeignetTeilnehmeranschlüsse: 8 Eingänge: 1 x terr. / 16 x Sat-ZFFrequenzbereiche: 5 – 862 MHz | 950 – 2150 MHzAnschlussdämpfung ¹): 10 → 13 dB | 5 → 0 dBEntkopplung horizontal → vertikal: 25 dBEntkopplung Teilnehmer: 25 / 25 dBMax. Ausgangspegel ²): 112 dBµVSteuerung mit DiSEqC™: Vert./horiz., low/high, Pos. A/B/C/DSteuerung ohne DiSEqC™ – mit 14/18 V und 0/22 kHz – mit Tone Burst: Vert./horiz., low/high (Pos. A) Pos. A/BStromaufnahme/Teilnehmer: 30 mAZulässiger Eingangsspannungsbereich: 198 – 253 VEingangsnennspannung: 230 V (47 – 63 Hz)Eingangsnennleistung bei 0-/600-/1500-mA-Last: 0,4/13,4/32 WSpannung sekundär ³): 18 VMax. Fernspeisestrom gesamt ³): 1500 mASchutzklasse | Schutzart: II (schutzisoliert) | IP 30Anschlüsse: F-ConnectorenZulässige Umgebungstemperatur: -20 bis +55 °CAbmessungen (B x H x T) ohne F-Buchsen: 249 x 388 x 45 mm Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

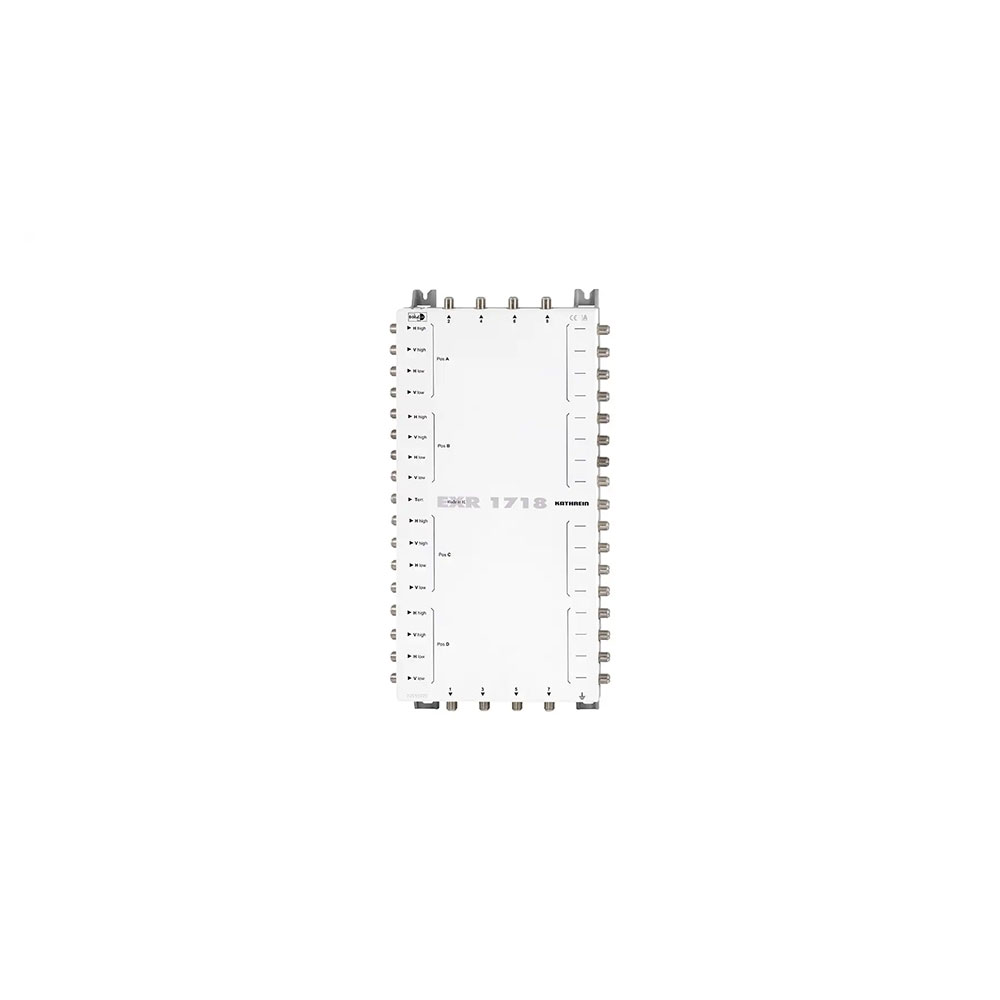

Der EXR 1718 ist ein kaskadierfähiger Multischalter-Durchgang zur Erweiterung bestehender SAT-ZF-Verteilanlagen um jeweils 8 Teilnehmeranschlüsse. Der Multischalter verteilt 16 SAT-Ebenen und terrestrische Signale und eignet sich damit für Anlagen mit vier SAT-Positionen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Über DiSEqC™ können die angeschlossenen Receiver unabhängig zwischen horizontal/vertikal, Low-/High-Band sowie den SAT-Positionen A, B, C und D wählen. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Durch die hohe Kaskadierfähigkeit lassen sich Anlagen auf bis zu 40 Anschlüsse erweitern.Ausstattungsmerkmale kaskadierfähiger Multischalter mit 8 TeilnehmeranschlüssenFür 4 SAT-Positionen mit insgesamt 16 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen Signalen  Anlagenerweiterung um jeweils 8 Teilnehmeranschlüsse Hohe Kaskadierfähigkeit bis 40 Anschlüsse Pro Receiver ist nur eine Niederführung erforderlich Für Twin-Receiver werden zwei Niederführungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver DiSEqC™-Steuerung für SAT-Positionen A/B/C/D Ohne DiSEqC™ Steuerung von SAT-Position A möglich, mit Tone Burst zusätzlich SAT-Position A/BIntegrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über die Eingänge horizontal low Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich Teilnehmeranschlüsse: 8 Eingänge: 1 x terr. / 16 x Sat-ZFFrequenzbereiche: 5 – 862 MHz | 950 – 2150 MHzAnschlussdämpfung ¹): 10 → 13 dB | 5 → 0 dBEntkopplung horizontal → vertikal: 25 dBEntkopplung Teilnehmer: 25 / 25 dBMax. Ausgangspegel ²): 112 dBµVSteuerung mit DiSEqC™: Vert./horiz., low/high, Pos. A/B/C/DSteuerung ohne DiSEqC™ – mit 14/18 V und 0/22 kHz – mit Tone Burst: Vert./horiz., low/high (Pos. A) Pos. A/BStromaufnahme/Teilnehmer: 30 mAZulässiger Eingangsspannungsbereich: 198 – 253 VEingangsnennspannung: 230 V (47 – 63 Hz)Eingangsnennleistung bei 0-/600-/1500-mA-Last: 0,4/13,4/32 WMax. Fernspeisestrom gesamt ³): 1000 mASchutzklasse | Schutzart: II (schutzisoliert) | IP 30Anschlüsse: F-ConnectorenZulässige Umgebungstemperatur: -20 bis +55 °CAbmessungen (B x H x T) ohne F-Buchsen: 182 x 388 x 45 mm Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

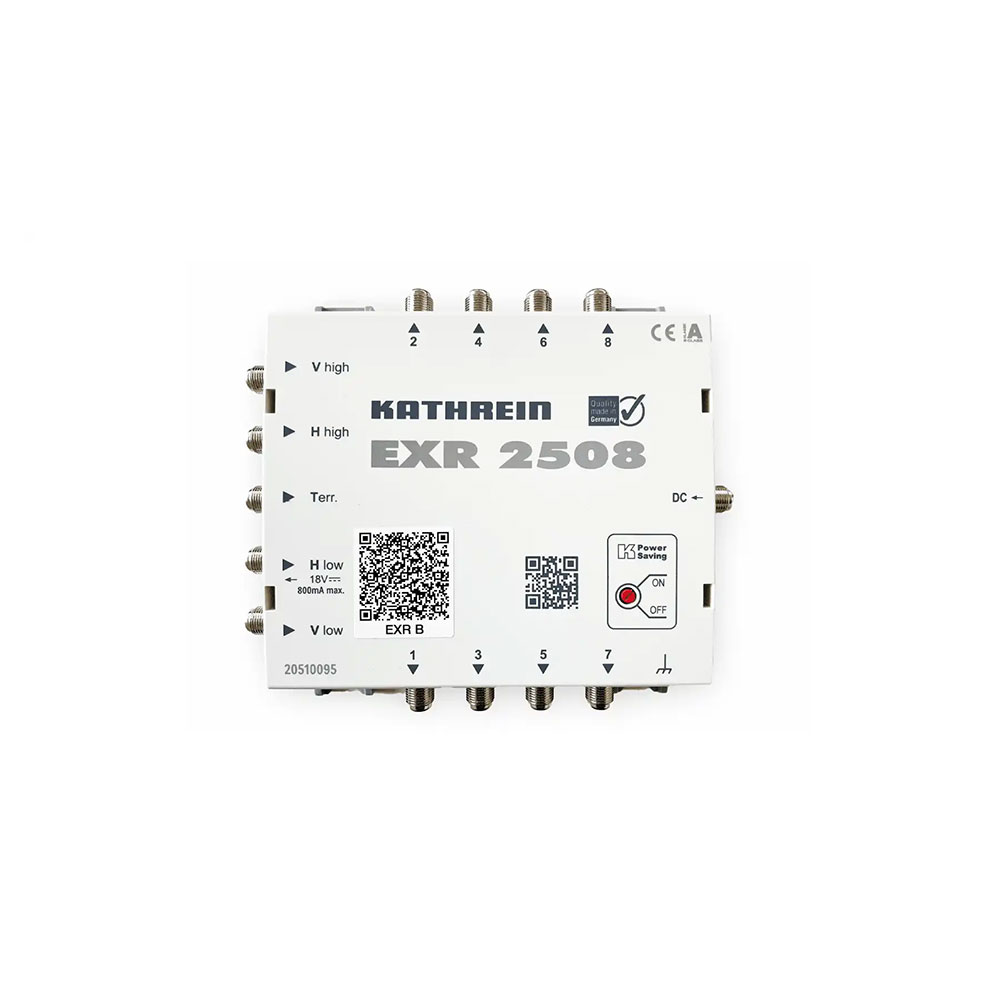

EXR 2508 ist ein kaskadierfähiger Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 8 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position und mehreren Anschlüssen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 2508 verfügt über ein integriertes Netzteil und wird inklusive NCF 18 zur LNB-Versorgung geliefert. Ausstattungsmerkmale Kaskadierfähiger Multischalter mit 8 Teilnehmeranschlüssen Für 1 SAT-Position mit 4 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen Signalen Pro Receiver ist nur eine Niederführung erforderlichFür Twin-Receiver werden zwei Niederführungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich Mit integriertem Netzteil Inklusive Netzteil NCF 18 zur LNB-Versorgung Kaskadierfähig mit EXR 2554 und EXR 2558 Kathrein-Power-Saving zur Abschaltung der LNB-Versorgung, sobald kein Receiver mehr aktiv ist Kathrein-Power-Saving bei Bedarf deaktivierbarFür die Innenmontage geeignetTeilnehmeranschlüsse : 8 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  15 -> 17 | 5 -> 0 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 40 | 25 dB Max. Ausgangspegel ²) 109 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer   20 mA  Eingangsnennspannung 230 (47-63 Hz) V  Eingangsnennleistung bei 0-/150-/800-mA-Last : 1,7/4,7/18 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 800 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 160 x 148 x 43 mm  Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

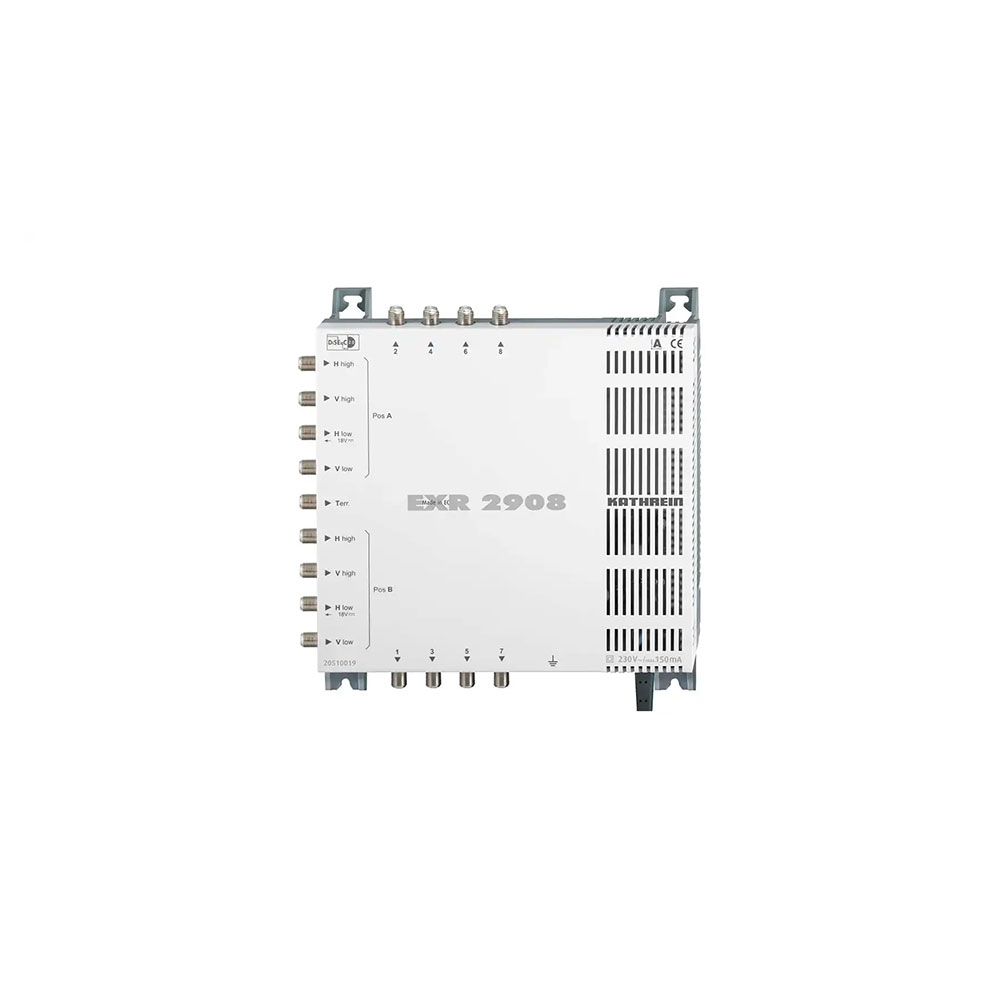

EXR 2908 ist ein kaskadierfähiger Multischalter zur Verteilung von acht SAT-Ebenen und terrestrischen Signalen auf bis zu 8 Teilnehmer. Damit eignet sich der Multischalter für Anlagen mit zwei SAT-Positionen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Über DiSEqC™ können die angeschlossenen Receiver unabhängig zwischen horizontal/vertikal, Low-/High-Band sowie SAT-Position A und B wählen. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 2908 verfügt über ein integriertes Netzteil und kann mit EXR 2998 kaskadiert werden. Ausstattungsmerkmale Kaskadierfähiger Multischalter mit 8 Teilnehmeranschlüssen Für 2 SAT-Positionen mit insgesamt 8 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen Signalen Pro Receiver ist nur eine Niederführung erforderlich Für Twin-Receiver werden zwei Niederführungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver DiSEqC™-Steuerung für SAT-Position A/B Ohne DiSEqC™ Steuerung von SAT-Position A möglich, mit Tone Burst zusätzlich SAT-Position A/B Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über die Eingänge horizontal low Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich Integriertes, hocheffizientes und kurzschlussfestes Schaltnetzteil Stromsparkonzept: Jeder Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und beim Ausschalten deaktiviert Kaskadierfähig mit EXR 2998 Für die Innenmontage geeignetTeilnehmeranschlüsse : 8 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  15 -> 17 | 5 -> 0 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 40 | 25 dB Max. Ausgangspegel ²) 109 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer   30 mA  Eingangsnennspannung 230 (47-63 Hz) V  Eingangsnennleistung bei 0-/300-/800-mA-Last : 1,7/7,5/18 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 800 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 227 x 228 x 44 mm  Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

EXR 25016 ist ein kaskadierfähiger Multischalter zur Verteilung von vier SAT-Ebenen und terrestrischen Signalen auf bis zu 16 Teilnehmer. Damit eignet sich der Multischalter für SAT-ZF-Verteilanlagen mit einer SAT-Position und mehreren Anschlüssen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 25016 verfügt über ein integriertes Netzteil und wird inklusive NCF 18 zur LNB-Versorgung geliefert. Ausstattungsmerkmale Kaskadierfähiger Multischalter mit 16 Teilnehmeranschlüssen Für 1 SAT-Position mit 4 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen Signalen Pro Receiver ist nur eine Niederführung erforderlichFür Twin-Receiver werden zwei Niederführungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich Mit integriertem Netzteil Inklusive Netzteil NCF 18 zur LNB-Versorgung Bis zu sechs Geräte kaskadierbarKathrein-Power-Saving zur Abschaltung der LNB-Versorgung, sobald kein Receiver mehr aktiv ist Kathrein-Power-Saving bei Bedarf deaktivierbarFür die Innenmontage geeignetTeilnehmeranschlüsse : 16 Eingänge : 1 x terr. | 4 x Sat-ZF Frequenzbereiche: 47-862 | 950-2150 MHz Anschlussdämpfung ¹)  15 -> 17 | 5 -> 0 dB Entkopplung horiz./vert. - | 25 dB Entkopplung Teilnehmer 40 | 25 dB Max. Ausgangspegel ²) 109 dBµV  Steuerung Eingang vert./horiz. 12-14,5/16-19 V Steuerung Low-/High-Band 0/22 kHz  Stromaufnahme/Teilnehmer   20 mA  Eingangsnennspannung 230 (47-63 Hz) V  Eingangsnennleistung bei 0-/150-/800-mA-Last : 1,7/4,7/18 W Spannung sekundär ³) 18 V Max. Fernspeisestrom gesamt ³) 800 mA  Schutzklasse/Schutzar: II (schutzisoliert)/IP 30 Zul. Umgebungstemperatur -20 bis +55°C  Anschlüsse : F-Connectoren Abmessungen (B x H x T) 239 x 148 x 43 mm  Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung

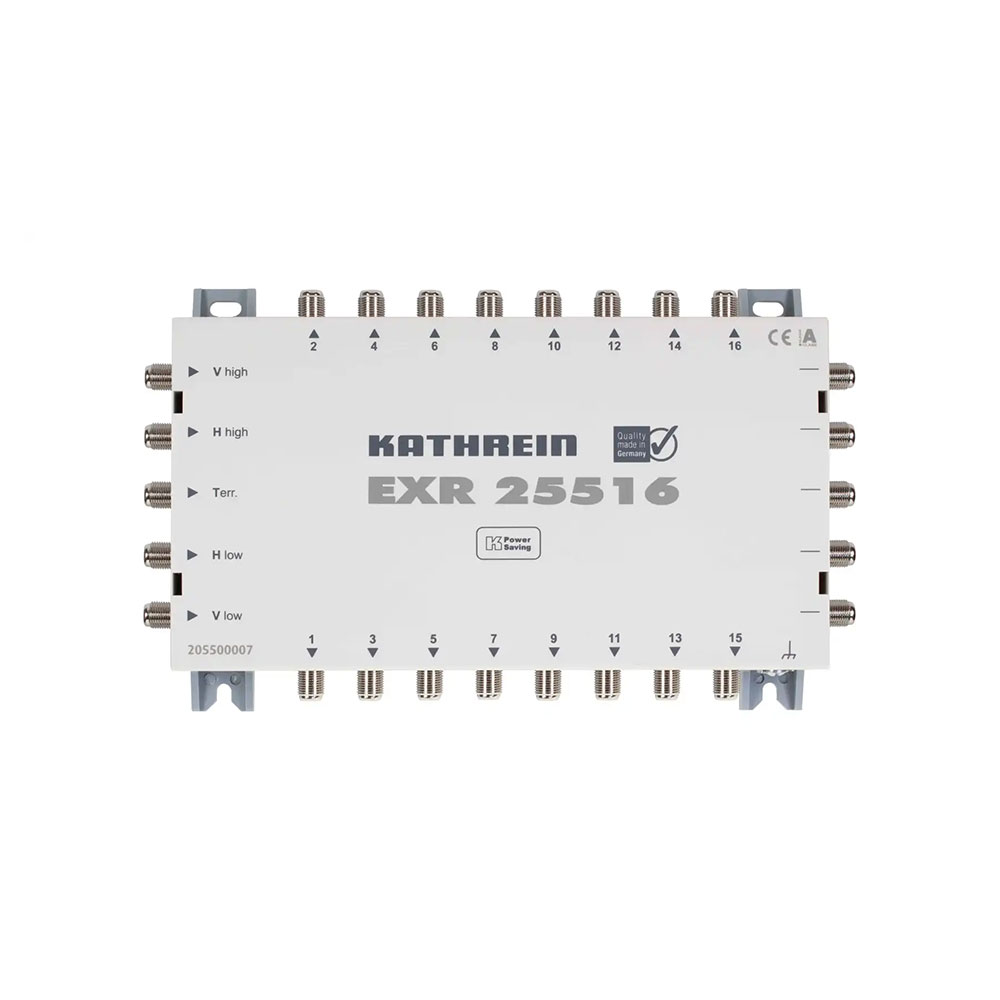

EXR 25516 ist ein kaskadierfähiger Durchgangs-Multischalter zur Erweiterung von SAT-ZF-Verteilanlagen um jeweils 16 Teilnehmeranschlüsse. Er verteilt vier SAT-Ebenen und terrestrische Signale und eignet sich damit für Anlagen mit einer SAT-Position. Jeder Receiver benötigt nur eine Leitung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Bis zu sechs Geräte können kaskadiert werden.Ausstattungsmerkmale Kaskadierfähiger Durchgangs-Multischalter mit 16 TeilnehmeranschlüssenFür 1 SAT-Position mit 4 SAT-Ebenen Zur Verteilung von SAT-ZF- und terrestrischen SignalenAnlagenerweiterung um jeweils 16 Teilnehmeranschlüsse pro Receiver ist nur eine Leitung erforderlich Für Twin-Receiver werden zwei Leitungen benötigt Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-BereichIntegrierte Preemphase zum Entzerren der Kabeldämpfung Terrestrischer Bereich 5–862 MHz passiv Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich Hohe Entkopplung zwischen den Ausgängen Bis zu sechs Geräte kaskadierbar Kathrein-Power-Saving zur Abschaltung der LNB-Spannungsversorgung bei inaktiven Receivern Signalisierung an den End-Multischalter über den Stamm vertikal low Für die Innenmontage geeignetTeilnehmeranschlüsse: 16 Eingänge: 1 x terr. | 4 x Sat-ZFFrequenzbereiche: 5 – 862 MHz | 950 – 2150 MHzDurchgangsdämpfung: 4 / 3 → 6 dBAnschlussdämpfung Teilnehmer 1 – 8 ¹): 18 → 20 dB | 5 → 1 dBAnschlussdämpfung Teilnehmer 9 – 16 ¹): 22 → 25 dB | 5 → 1 dBEntkopplung horizontal → vertikal: 25 dBEntkopplung Teilnehmer: 40 / 25 dBEntkopplung Stamm: 40 dB Max. Ausgangspegel ²): 109 dBµVSteuerung Eingang vert./horiz.: 12 – 14 V | 16 – 19 VSteuerung Low-/High-Band: 0/22 kHzStromaufnahme/Teilnehmer: 20 mASchutzart: IP 30 Max. zulässiger Fernspeisestrom pro Stamm: 800 mAAnschlüsse: F-ConnectorenZulässige Umgebungstemperatur: -20 bis +55 °CAbmessungen (B x H x T): 239 x 148 x 43 mm Artikelzustand Neuware mit Rechnung 2 Jahre Gewährleistung
