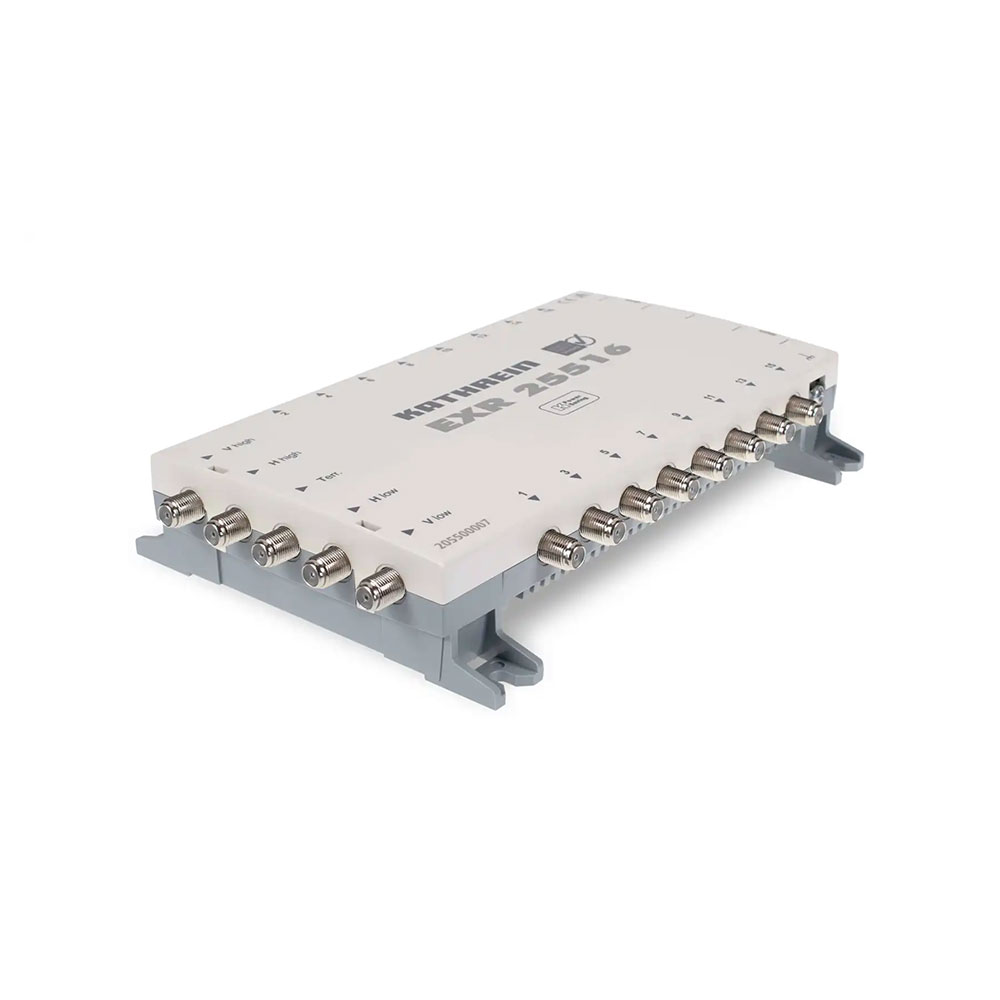

EXR 25516 ist ein kaskadierfähiger Durchgangs-Multischalter zur Erweiterung von SAT-ZF-Verteilanlagen um jeweils 16 Teilnehmeranschlüsse. Er verteilt vier SAT-Ebenen und terrestrische Signale und eignet sich damit für Anlagen mit einer SAT-Position. Jeder Receiver benötigt nur eine Leitung, Twin-Receiver entsprechend zwei. Die Umschaltung zwischen horizontal/vertikal sowie Low-/High-Band erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Bis zu sechs Geräte können kaskadiert werden.

Ausstattungsmerkmale

• Kaskadierfähiger Durchgangs-Multischalter mit 16 Teilnehmeranschlüssen
• Für 1 SAT-Position mit 4 SAT-Ebenen
• Zur Verteilung von SAT-ZF- und terrestrischen Signalen
• Anlagenerweiterung um jeweils 16 Teilnehmeranschlüsse
• pro Receiver ist nur eine Leitung erforderlich
• Für Twin-Receiver werden zwei Leitungen benötigt
• Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
• Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
• Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
• Integrierte Preemphase zum Entzerren der Kabeldämpfung
• Terrestrischer Bereich 5–862 MHz passiv
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen

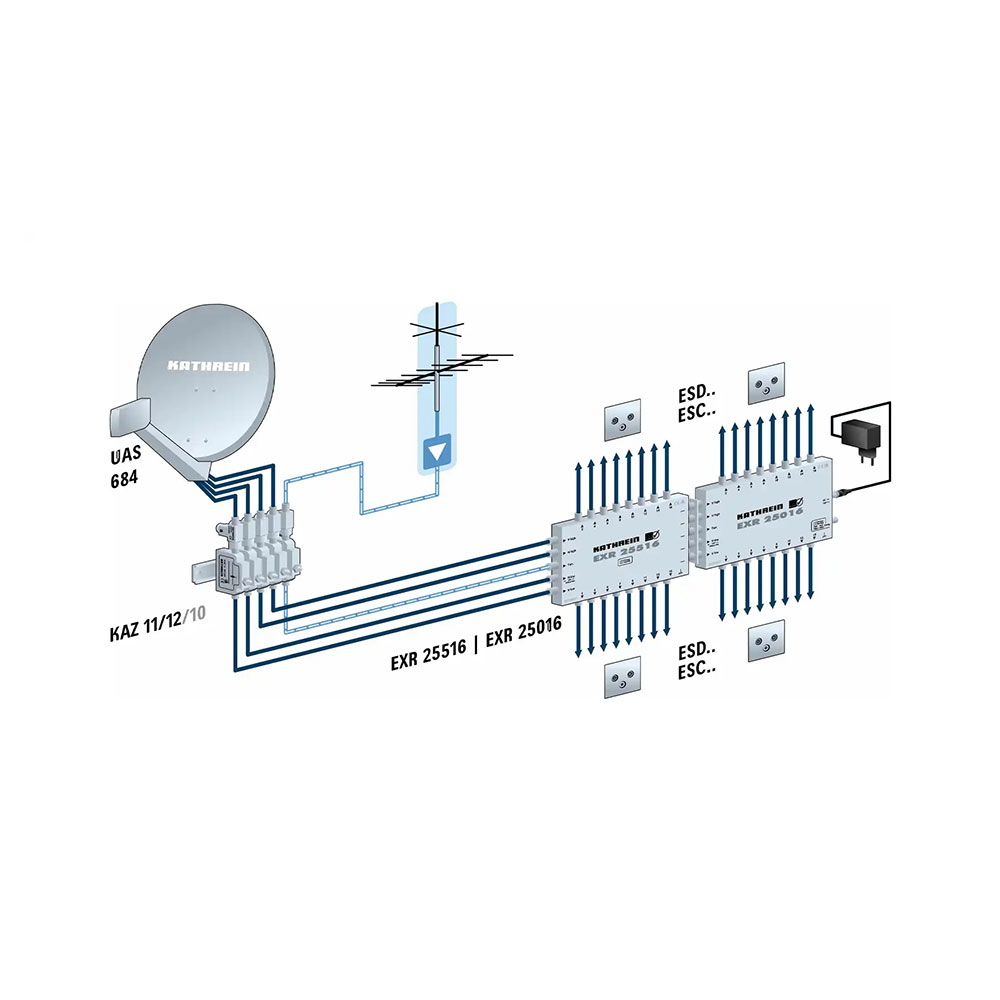

• Bis zu sechs Geräte kaskadierbar
• Kathrein-Power-Saving zur Abschaltung der LNB-Spannungsversorgung bei inaktiven Receivern
• Signalisierung an den End-Multischalter über den Stamm vertikal low
• Für die Innenmontage geeignet
• Teilnehmeranschlüsse: 16 Eingänge: 1 x terr. | 4 x Sat-ZF
• Frequenzbereiche: 5 – 862 MHz | 950 – 2150 MHz
• Durchgangsdämpfung: 4 / 3 → 6 dB
• Anschlussdämpfung Teilnehmer 1 – 8 ¹): 18 → 20 dB | 5 → 1 dB
• Anschlussdämpfung Teilnehmer 9 – 16 ¹): 22 → 25 dB | 5 → 1 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 40 / 25 dB
• Entkopplung Stamm: 40 dB Max. Ausgangspegel ²): 109 dBµV
• Steuerung Eingang vert./horiz.: 12 – 14 V | 16 – 19 V
• Steuerung Low-/High-Band: 0/22 kHz
• Stromaufnahme/Teilnehmer: 20 mA
• Schutzart: IP 30 Max.
• zulässiger Fernspeisestrom pro Stamm: 800 mA
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
• Abmessungen (B x H x T): 239 x 148 x 43 mm
