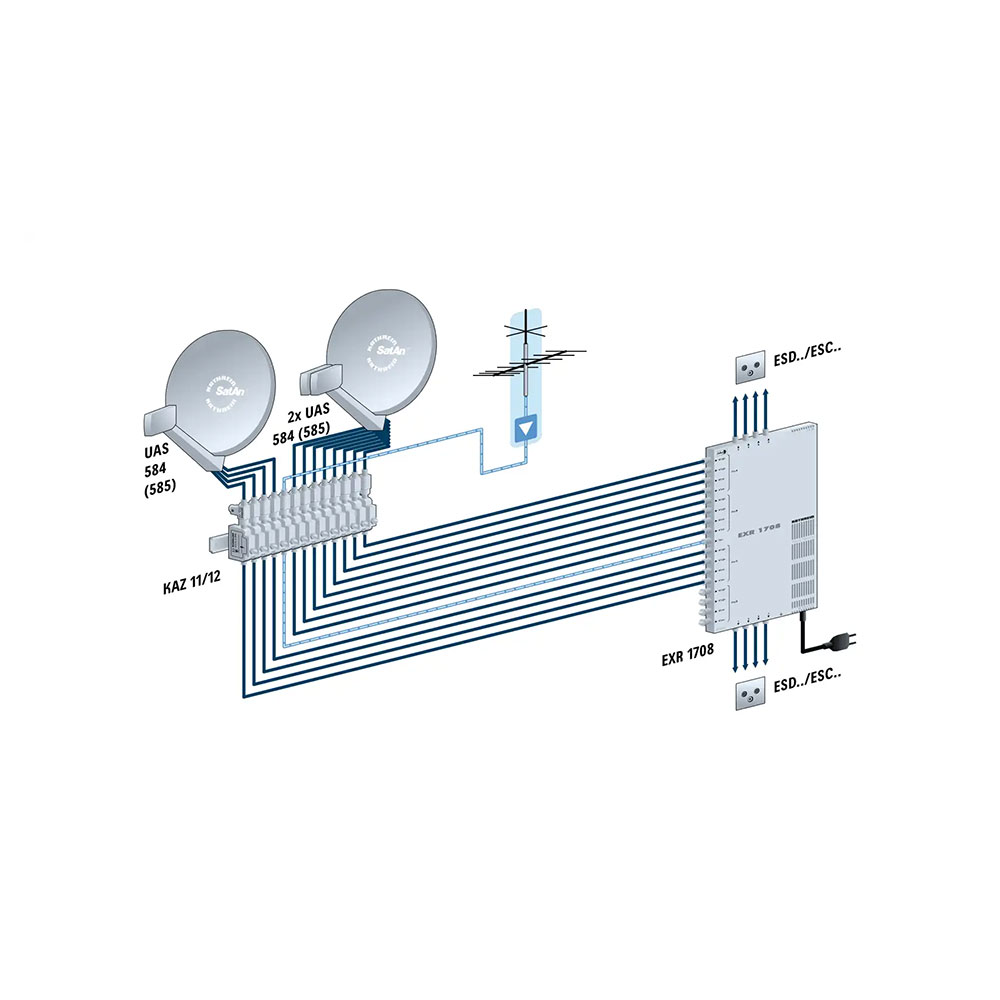

EXR 1708 ist ein kaskadierfähiger Multischalter zur Verteilung von 16 SAT-Ebenen und terrestrischen Signalen auf bis zu 8 Teilnehmer. Damit eignet sich der Multischalter für Anlagen mit vier SAT-Positionen sowie für größere SAT-ZF-Verteilstrukturen. Jeder Receiver benötigt nur eine Niederführung, Twin-Receiver entsprechend zwei. Über DiSEqC™ können die angeschlossenen Receiver unabhängig zwischen horizontal/vertikal, Low-/High-Band sowie den SAT-Positionen A, B, C und D wählen. Der integrierte Verstärker sorgt für geringe Anschlussdämpfungen im SAT-Bereich, während die integrierte Preemphase die Kabeldämpfung entzerrt. Der EXR 1708 verfügt über ein integriertes Netzteil und ist mit EXR 1718 erweiterbar.

Ausstattungsmerkmale

• kaskadierfähiger Multischalter mit 8 Teilnehmeranschlüssen
• Für 4 SAT-Positionen mit insgesamt 16 SAT-Ebenen
• Zur Verteilung von SAT-ZF- und terrestrischen Signalen
• Pro Receiver ist nur eine Niederführung erforderlich
• Für Twin-Receiver werden zwei Niederführungen benötigt
• Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
• DiSEqC™-Steuerung für SAT-Positionen A/B/C/D
• Ohne DiSEqC™ Steuerung von SAT-Position A möglich, mit Tone Burst zusätzlich SAT-Position A/B
• Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
• Integrierte Preemphase zum Entzerren der Kabeldämpfung
• Terrestrischer Bereich 5–862 MHz passiv
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
• Hohe Entkopplung zwischen den Ausgängen
• Fernspeisemöglichkeit über die Eingänge horizontal low
• Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
• Integriertes, hocheffizientes und kurzschlussfestes Schaltnetzteil
• Stromsparkonzept: Jeder Multischalterzweig wird vom angeschlossenen Receiver versorgt und beim Ausschalten deaktiviert

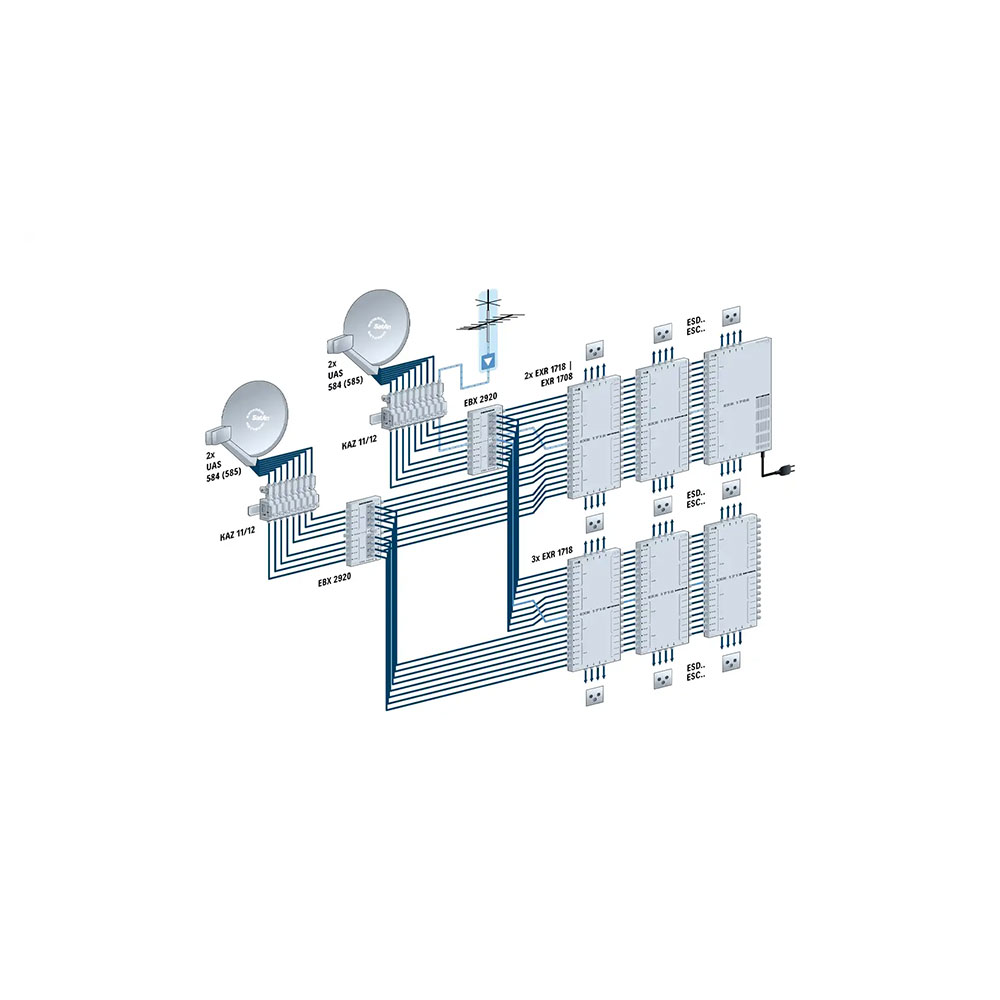

• Erweiterbar mit EXR 1718 Für die Innenmontage geeignet
• Teilnehmeranschlüsse: 8 Eingänge: 1 x terr. / 16 x Sat-ZF
• Frequenzbereiche: 5 – 862 MHz | 950 – 2150 MHz
• Anschlussdämpfung ¹): 10 → 13 dB | 5 → 0 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 25 / 25 dB
• Max. Ausgangspegel ²): 112 dBµV
• Steuerung mit DiSEqC™: Vert./horiz., low/high, Pos. A/B/C/D
• Steuerung ohne DiSEqC™ – mit 14/18 V und 0/22 kHz – mit Tone Burst: Vert./horiz., low/high (Pos. A) Pos. A/B
• Stromaufnahme/Teilnehmer: 30 mA
• Zulässiger Eingangsspannungsbereich: 198 – 253 V
• Eingangsnennspannung: 230 V (47 – 63 Hz)
• Eingangsnennleistung bei 0-/600-/1500-mA-Last: 0,4/13,4/32 W
• Spannung sekundär ³): 18 V
• Max. Fernspeisestrom gesamt ³): 1500 mA
• Schutzklasse | Schutzart: II (schutzisoliert) | IP 30
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
• Abmessungen (B x H x T) ohne F-Buchsen: 249 x 388 x 45 mm
