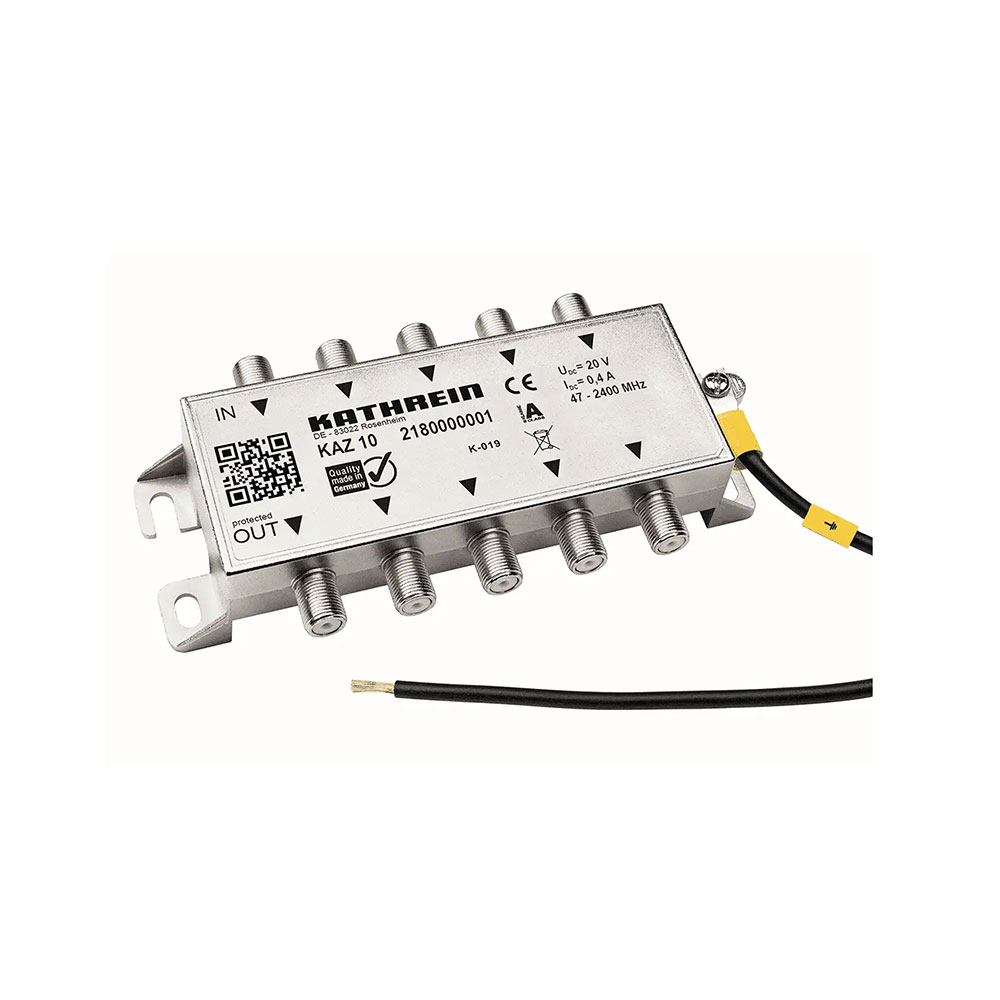

Der KAZ 10 ist ein 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C und eignet sich für digitale sowie analoge Signale. Er wird vor Antennenverteilern oder Multischaltern eingesetzt und schützt 4 x SAT-Signale sowie 1 x terrestrisches Antennensignal. Der Mittelschutz reduziert Überspannungen zwischen Innen- und Außenleiter und sollte möglichst nahe am zu schützenden Objekt installiert werden. 22-kHz-, DiSEqC-Signale sowie Rückkanal werden durchgelassen, das robuste Zink-Druckgussgehäuse verfügt über einen Erdungsanschluss.Ausstattungsmerkmale:5-fach Überspannungsschutz für SAT- und terrestrische SignaleGeeignet für DVB-S/S2/T/T2/CFür digitale und analoge Signale einsetzbarEinsatz vor Antennenverteiler oder MultischalterFür 4 x SAT und 1 x terrestrisches AntennensignalReduziert Überspannungen zwischen Innen- und Außenleiter Durchlass für 22-kHz- und DiSEqC-Signale Rückkanaltauglich Montage im Gebäude Robustes Zink-Druckgussgehäuse Erdungsanschluss am Gehäuse bis 6 mm² Impedanz: 75 Ω Erfüllt IEC 61643-21 und DIN EN 50083-2 Class AVodafone-/KDG-Freigabe: neinSchirmungsklasse: AÜbertragungsbereich: 47 – 2400 MHzDurchgangsdämpfung (typ.): ≤ 1,2 dBNennimpedanz: 75 ΩFernspeisespannung (max.): 20 VFernspeisestrom (max.): 0,4 AZul. mgebungstemperatur: -25 bis +55 °C Anschlüsse: F-Buchsen Schirmungsmaß 5-1000 MHz: ≥75 dB Rückflussdämpfung Eingang: ≥ 18 dB (f = 40 MHz) -1,5 dB/Oktave Geprüfte Kategorien nach EN 61643-21: B2/C2/C3/D1 Nennableitstrom (8/20) Kategorie C2: Innen-/Außenleiter Blitzstrom (10/350) Kategorie D1; I imp.: Innen-/Außenleiter Schutzpegel bei C3: ≤ 120 V Schutzpegel bei Kategorie C2: ≤ 500 V Ansprechzeit: ≤ 1 ns Abmessungen: 31,5 x 145 x 71,5 mmGewährleistungNeuware mit Rechnung2x Jahre Gewährleistung

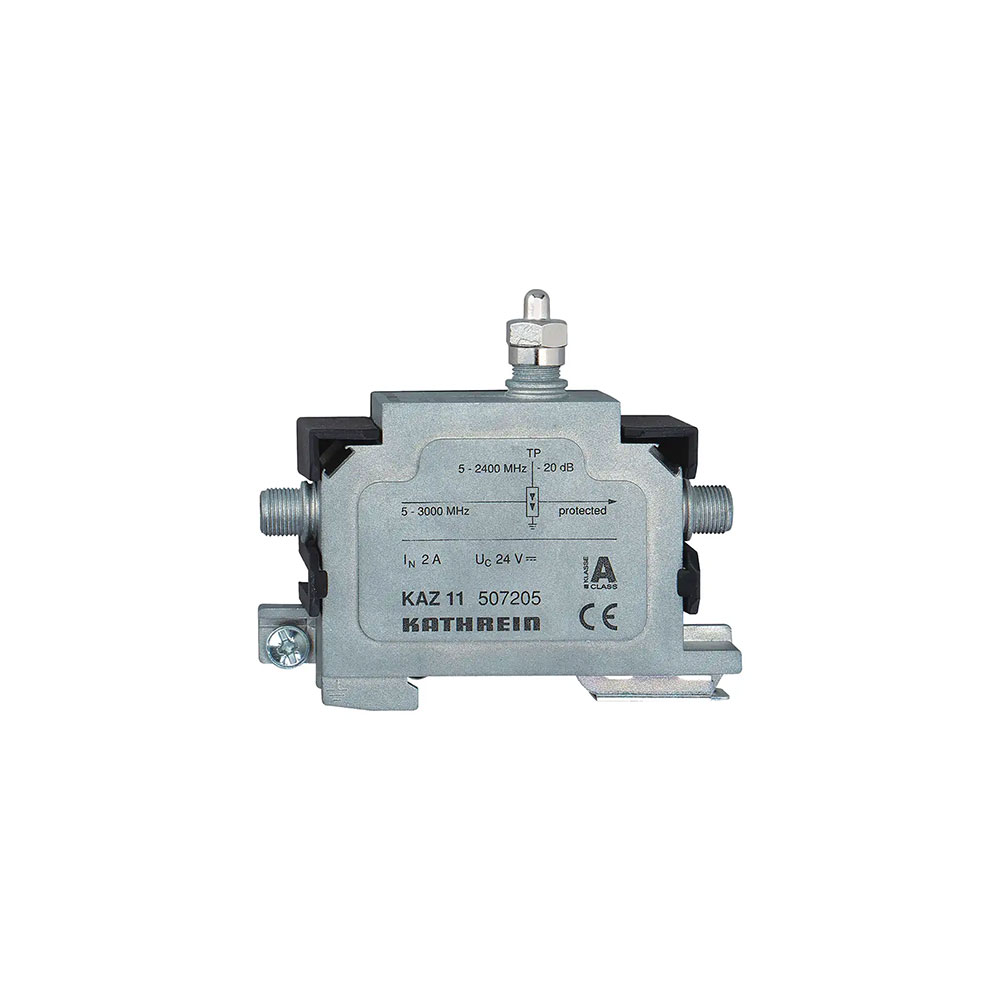

Der KAZ 11 ist ein Feinschutz-Überspannungsschutz für Antennen-Empfangs- und Verteilanlagen. Er schützt Systemkomponenten in Sat-, BK- sowie terrestrischen Anlagen vor transienten Überspannungen und reduziert Überspannungen zwischen Innen- und Außenleiter auf ungefährliche Werte. Der Überspannungsschutz arbeitet im Frequenzbereich von 5 bis 3000 MHz, unterstützt die Fernspeisung bis < 24 V DC / 2 A und lässt 22-kHz- sowie DiSEqC-Signale durch. Für optimalen Schutz sollte der KAZ 11 möglichst nahe am zu schützenden Objekt installiert werden.Ausstattungsmerkmale: Feinschutz-Überspannungsschutz für Empfangs- und Verteilanlagen Geeignet für Sat-, BK- und terrestrische Anlagen Frequenzbereich 5–3000 MHz Schützt Systemkomponenten vor transienten Überspannungen Reduziert Überspannungen zwischen Innen- und Außenleiter Fernspeisung < 24 V DC / 2 A Durchlass für 22-kHz- und DiSEqC-Signale Prüfbuchse mit -20 dB Anschlüsse über F-Connectoren Impedanz: 75 Ω Für die Innenmontage geeignet Möglichst nahe am zu schützenden Objekt installieren Erfüllt EN 61643-21 CE Klasse A Vodafone-/KDG-FreigabeVodafone-/KDG-Freigabe: jaÜbertragungsbereich: 5 – 862 MHz | 862 – 2400 MHz | 2400 – 3000 MHzDurchgangsdämpfung (typ.): 1,2/1,4/2,0 dBNennimpedanz: 75 Ω.Fernspeisespannung (max.): 24 VFernspeisestrom (max.) 1): 2 AZul. Umgebungstemperatur: -40 bis +80 °CAnschlüsse: F-BuchsenAnschlussdämpfung Prüfbuchse (typ.) 2): 20/20/- dBAbmessungen: 90 x 76 x 36 mm Gewährleistung Neuware mit Rechnung 2 Jahre Gewährleistung

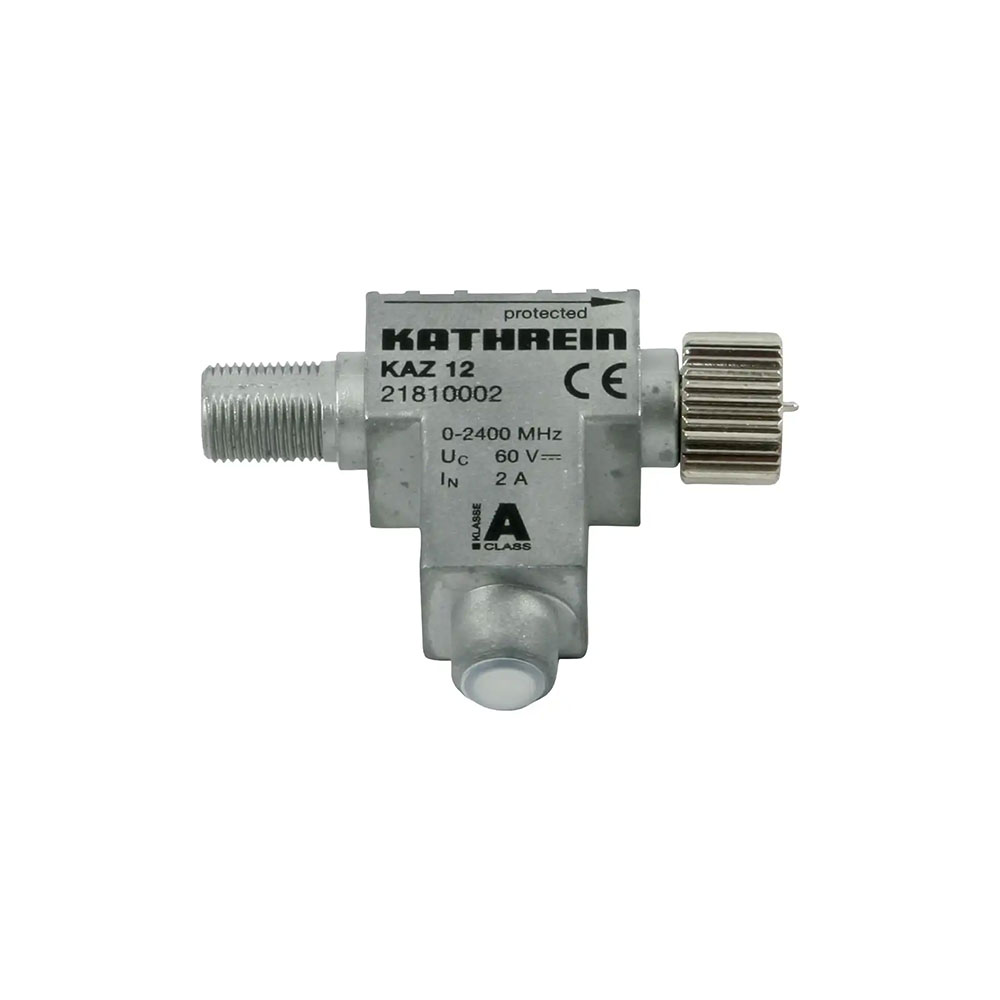

Der KAZ 12 ist ein Blitzstromableiter für den Grobschutz in SAT-, BK- und DVB-T-Empfangs- und Verteilanlagen. Er ist für höhere Ableitströme ausgelegt und kann nach dem Blitzschutzzonen-Konzept an den Schnittstellen LPZ 0A–1 und höher eingesetzt werden. In Kombination mit KAZ 11 erhöht der KAZ 12 das Stromstoßableitvermögen und unterstützt den Schutz der Systemkomponenten vor Überspannungen. Der Frequenzbereich liegt bei 5 bis 2400 MHz, 22-kHz- und DiSEqC-Signale werden durchgelassen. Für optimalen Schutz sollte der Grobschutz möglichst nahe nach der Hauseinführung installiert werden.Ausstattunsgmerkmale: Blitzstromableiter für den Grobschutz Geeignet für SAT-, BK- und DVB-T-Empfangs- und Verteilanlagen Für höhere Ableitströme ausgelegt Frequenzbereich 5–2400 MHz Fernspeisung < 60 V DC / 2 A Erhöht in Kombination mit KAZ 11 das Stromstoßableitvermögen Einsetzbar nach Blitzschutzzonen-Konzept an LPZ 0A–1 und höherMit Gas-Ableiter als Überspannungsschutzelement Durchlass für 22-kHz- und DiSEqC-Signale Für die Innenmontage geeignet Möglichst nahe nach der Hauseinführung installieren Erfüllt Kategorie A2/C2/C3/B2/D1 gemäß EN 61643-21 Inklusive Erdungsblock EMU 21 und 2 x F-Connector EMK 01Vodafone-/KDG-Freigabe: neinÜbertragungsbereich: 0 – 2400 MHzDurchgangsdämpfung: 0,5 dB Max. zul. Umgebungstemperatur: -40 bis +80 °CHF-Anschlüsse: Eingang Schirmungsmaß: 5 – 300 MHz > 85 dB | 300 – 470 MHz > 80 dB | 470 – 1000 MHz > 75 dB | 1000 – 2400 MHz > 55 dBGeprüfte Kategorien nach EN 61643-21: A2/C2/C3/B2/D1Blitzstoßstrom Kategorie D1 (10/350 µs): Innen-/Außenleiter Wechselstromtragfähigkeit Kategorie A2: 10 ANennableitstoßstrom (8/20 µs): Innen-/AußenleiterNennspannung: 60 VNennlaststrom (max. zul. Fernspeisestrom): 2 A Schutzpegel bei 10 kA (8/20 µs) Kategorie C2: ≤ 700 VSchutzpegel bei 1 kV/µs Kategorie C3: ≤ 600 VSchutzpegel bei 2,5 kA (10/350 µs) Kategorie D1: ≤ 700 VSchutzpegel bei 6 kV (10/700 µs) Kategorie B2: ≤ 600 V Ansprechzeit: ≤ 100 nsGehäuse-Schutzart: IP 30Gleichstromwiderstand (Ein-/Ausgang): 120 mΩGewicht: 0,1 kg

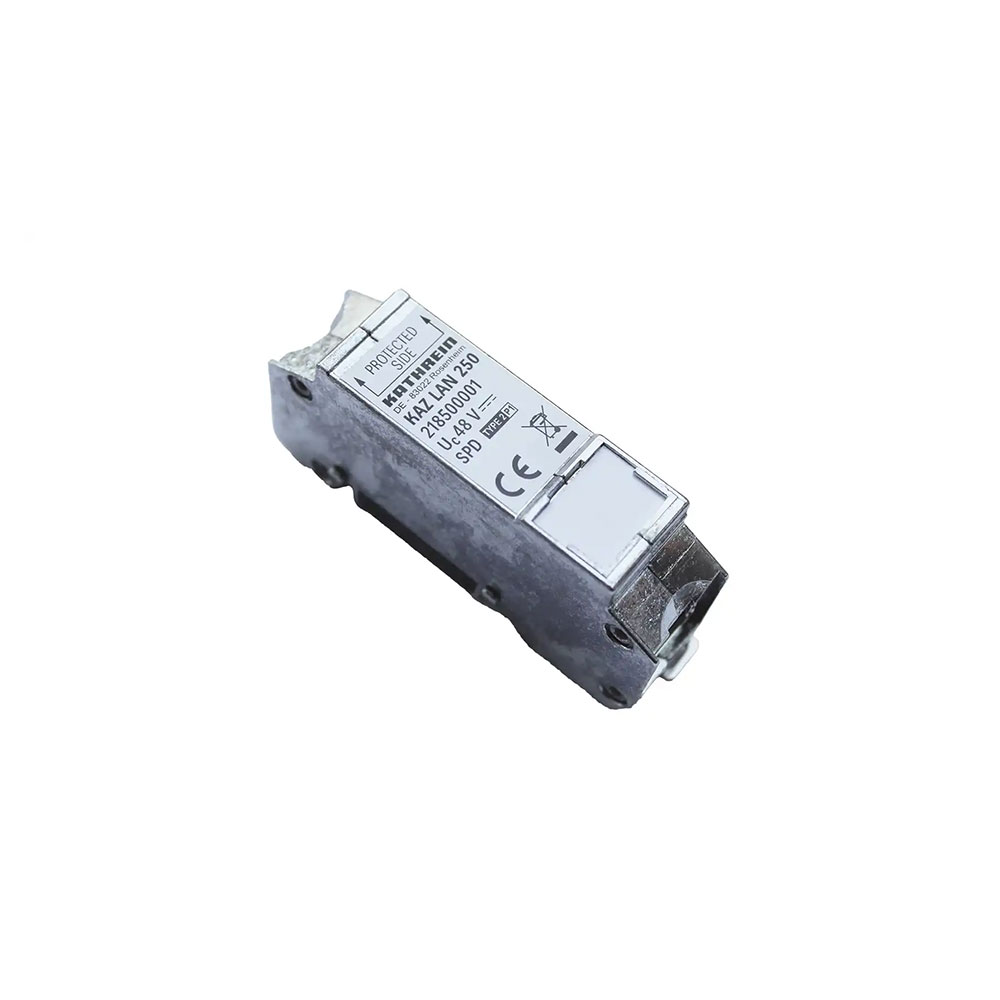

Der KAZ LAN 250 ist ein universeller Überspannungsableiter für Industrial Ethernet, Power over Ethernet und strukturierte Verkabelungen bis 250 MHz. Er schützt alle Adernpaare durch leistungsfähige Gasentladungsableiter und abgestimmte Filtermatrizen. Der Ableiter ist Cat. 6 im Channel geeignet, unterstützt Power over Ethernet nach IEEE 802.3 bis PoE++ / 4PPoE und lässt sich ideal zum Nachrüsten auf der Hutschiene einsetzen.Ausstattungsmerkmale: Universeller Überspannungsableiter für Ethernet-AnwendungenGeeignet für Industrial Ethernet und strukturierte VerkabelungenFrequenzbereich bis 250 MHz Cat. 6 im Channel / Klasse EUnterstützt Power over Ethernet nach IEEE 802.3Geeignet bis PoE++ / 4PPoE Schutz aller AdernpaareMit leistungsfähigen GasentladungsableiternAbgestimmte Filtermatrix pro AdernpaarVoll geschirmte AdapterführungBuchsen für die HutschienenmontageIdeal zum NachrüstenEinsetzbar nach Blitz-Schutzzonen-Konzept an den Schnittstellen 0B–2 und höherAbleiterklasse TYPE 2 P1Nennspannung (UN) 48 VHöchste Dauerspannung DC (Uc) 48 VHöchste Dauerspannung AC (Uc) 34 VHöchste Dauerspannung DC Pa-Pa (PoE) (Uc) 57 VNennstrom (IL) 1 A D1 litzstoßstrom (10/350 μs) pro Ader (Iimp) 0,5 kA C2 Nennableitstoßstrom (8/20 μs) Ad-Ad (In) 150 A C2 Nennableitstoßstrom (8/20 μs) Ad-PG (In) 2,5 kA C2 Nennableitstoßstrom (8/20 μs) gesamt (In) 10 kA C2 Nennableitstoßstrom (8/20 μs) Pa-Pa (PoE) (In) 150 ASchutzpegel Ad-Ad bei In C2 (UP) ≤ 180 VSchutzpegel Ad-PG bei In C2 (UP) ≤ 500 VSchutzpegel Pa-Pa bei In C2 (PoE) (UP) ≤ 600 VSchutzpegel Ad-Ad bei 1 kV/μs C3 (UP) ≤ 180 VSchutzpegel Ad-PG bei 1 kV/μs C3 (UP) ≤ 500 VSchutzpegel Pa-Pa bei 1 kV/μs C3 (PoE) (UP) ≤ 600 VGrenzfrequenz (fG) 250 MHzEinfügungsdämpfung bei 250 MHz ≤ 3 dBBetriebstemperaturbereich (TU) -40 °C bis +80 °CSchutzart IP 10 Montage auf 35 mm Hutschiene nach EN 60715 Anschluss Eingang / Ausgang RJ45-Buchse / RJ45-BuchseBelegung 1/2, 3/6, 4/5, 7/8Erdung über 35 mm Hutschiene nach EN 60715Gehäusewerkstoff Zinkdruckguss Farbe blankPrüfnormen IEC 61643-21 / EN 61643-21Gewicht 109 g
