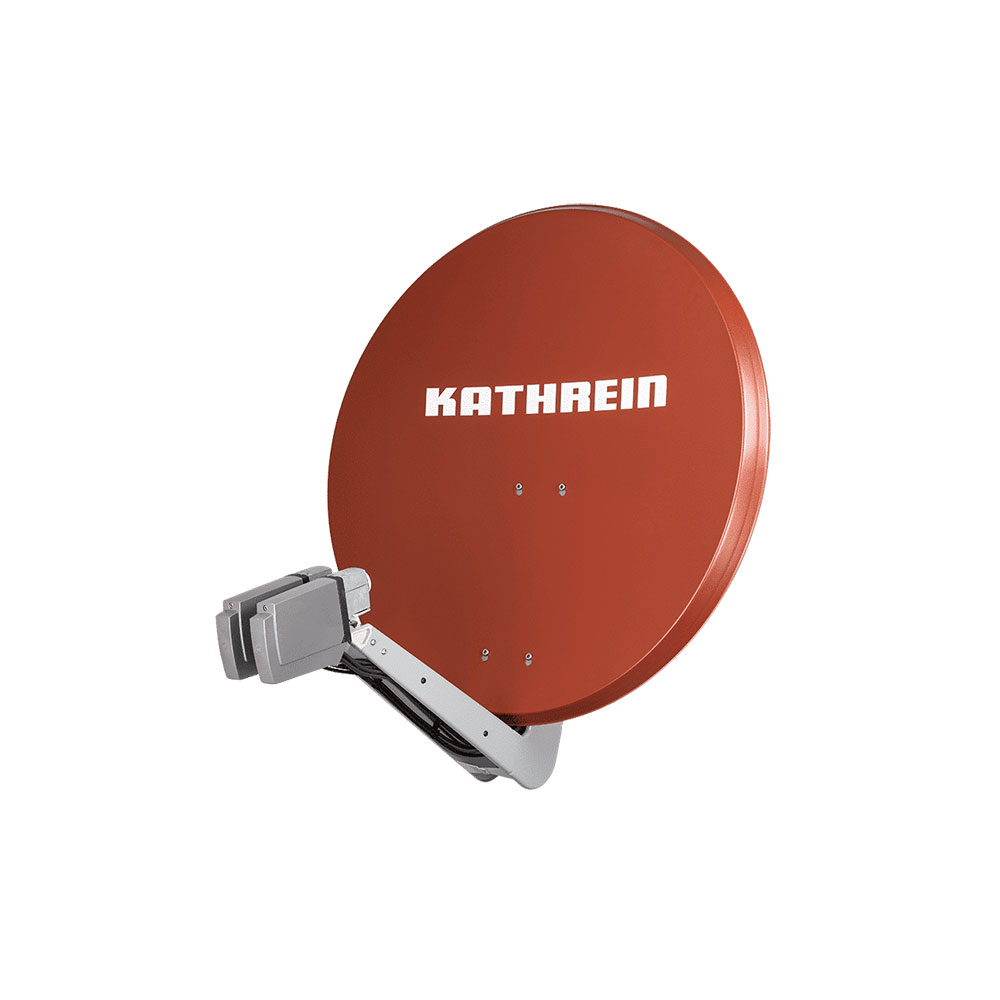

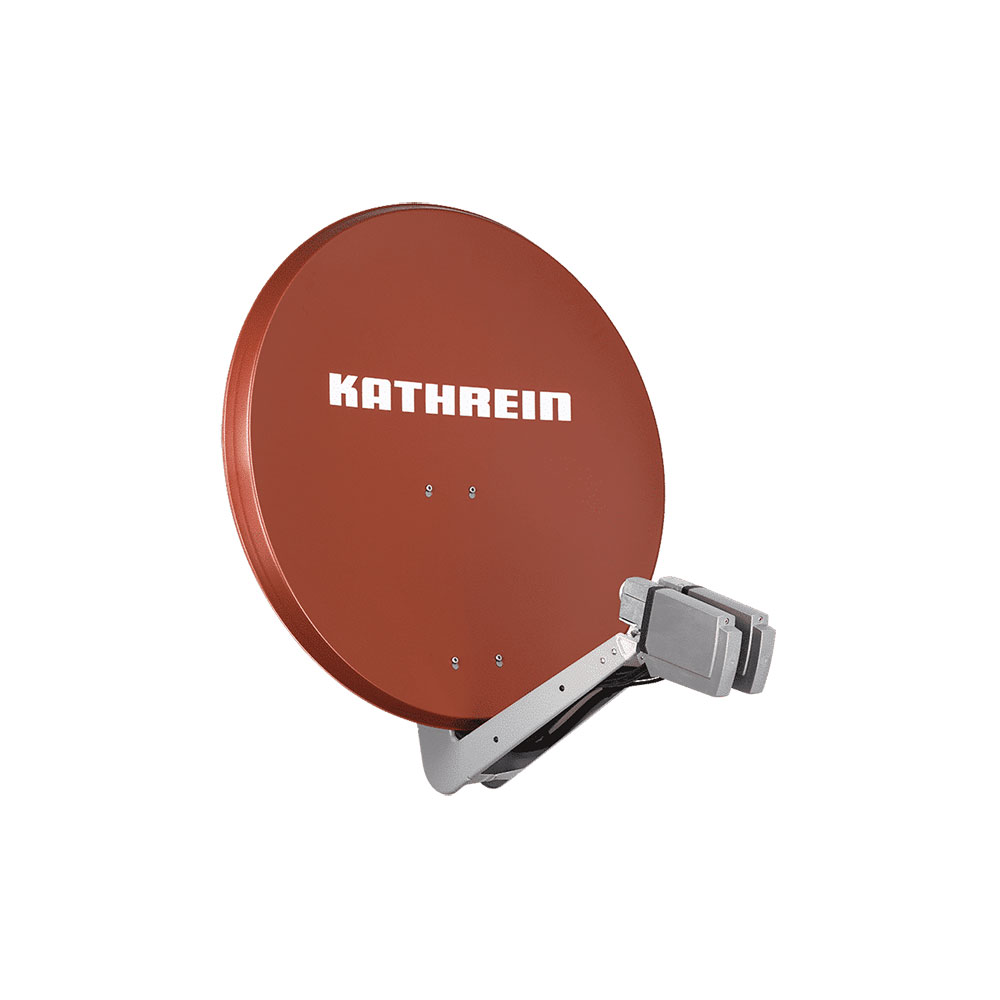

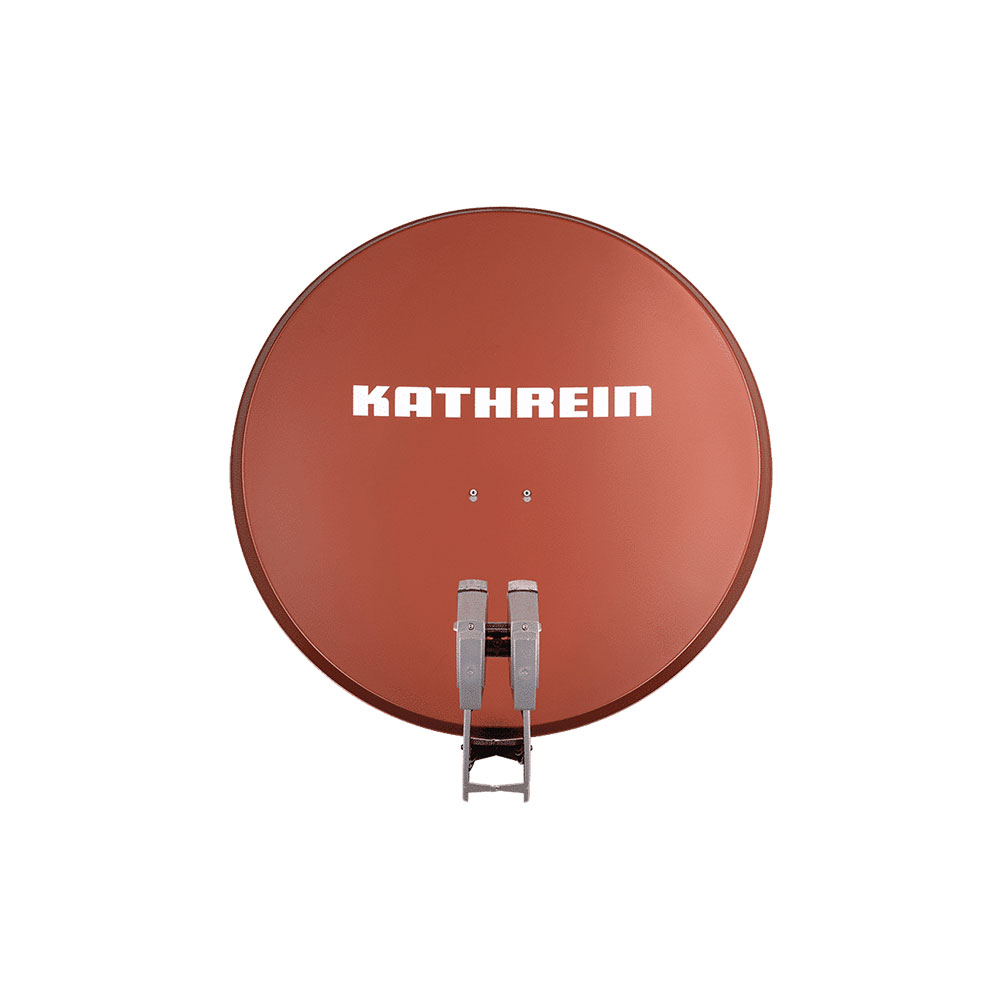

Kathrein CAS 90 rot 90cm Sat Alu Spiegel Satelliten Antenne Multifeed Reflektor 90ro
Kathrein CAS 90 rot 90cm Sat Alu Spiegel Satelliten Antenne Multifeed Reflektor 90ro
Produktnummer:
20010034
EAN:
4021121499715
Herstellernummer:
20010034
Gewicht:
11.5 kg
249,90 €*
% 279,00 €* (10.43% gespart)
Vorrätig
Versandkostenfrei
Produktinformationen "Kathrein CAS 90 rot 90cm Sat Alu Spiegel Satelliten Antenne Multifeed Reflektor 90ro"
Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung.
Empfang möglich durch Speisesystem-Halterung zur Aufnahme von zwei Universal-Speisesystemen zum Empfang der digitalen Signale von ASTRA (19° Ost) und EUTELSAT/HOTBIRD (13° Ost) oder von zwei 9° auseinander liegenden Satelliten.
Beschreibung Spiegel
- Multifeed-Empfang möglich durch Speisesystem-Halterung zur Aufnahme von zwei Universal-Speisesystemen
- zum Empfang der digitalen Signale von ASTRA (19° Ost) und EUTELSAT/HOTBIRD (13° Ost) oder von zwei 9° auseinander liegenden Satelliten
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
- Hoher Montagekomfort: Komplett vormontiert
- Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17
- beidseitige Elevationsskala
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
- Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
- Typ: CAS 90ro
- Durchmesser: 90 cm
- Empfangsbereich: 10,70 – 12,75 GHz
- Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: 38,6/39,2/39,6 dBi Systemgüte ²)
- Speisesystem mittig; UAS 571/572/584/585: 18,8/19,8 dB/K Systemgüte ²)
- Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: 18,3 dB/K | 18,3 dB/K Systemgüte ²)
- Speisesystem-Abstand 6°; UAS 571/572/584/585: 17,9 dB/K | 18,7 dB/K
- Kreuzpolarisations-Entkopplung: Typ. > 27 dB
- Windlast ³): 730 N Max. zulässige Windgeschwindigkeit: 190 km/h
- Einstellbereich Elevation | Azimut: Vormastmontage
- Einstellbereich Multifeed-Adapterplatte: ± 20 ° Halbwertsbreite ¹): Typ. < 1,9 °
- Spannbereich der Mastschelle: 48 – 90 mm
- Gewicht ca. netto | brutto: 9,9 kg | 13,5 kg
- Abmessungen Höhe max.: 1030 mm
- Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem): 880 mm
- Abmessungen Breite: 987 mm
Lieferumfang
- Kathrein CAS 90 rot
- Halterungssatz/ Schraubensatz
- Multifeed-Halterung
Artikelzustand:
- Neuware mit Rechnung
- 2 Jahre Gewährleistung
| Durchmesser: | 80 cm |
|---|---|
| Farbe: | Rot |
| Marke: | Kathrein |
| Typ: | Alu Spiegel, Offset-Parabolantenne |
