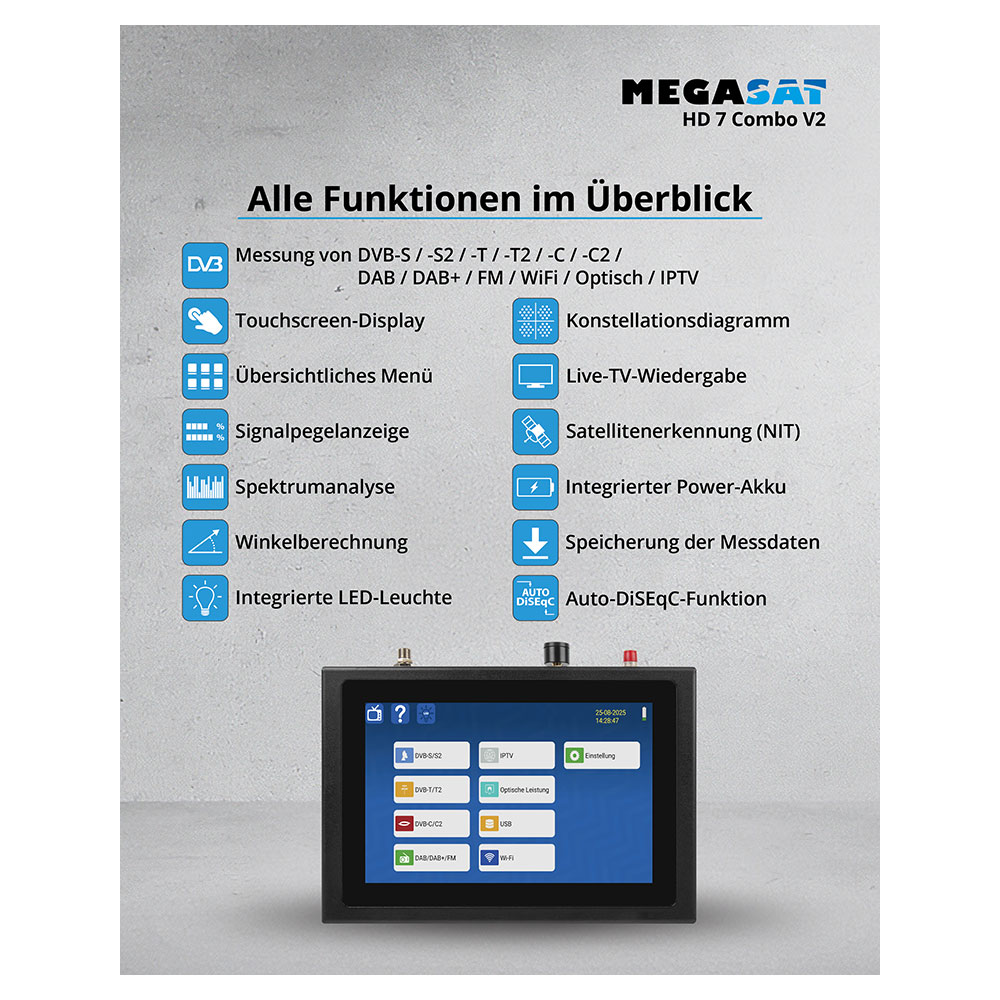

Messung von allen Empfangssignalen (Satellit, Kabel, Terrestrisch, DAB+) auf einem 8,9 Zoll Touch-Screen-Display. Spektrum- und Konstellationsdiagramm zur Fehleranalyse. Automatische Satellitenerkennung (NIT). Integrierter Receiver mit Live-TV-Wiedergabe. LED Licht auf der Rückseite. DiSEqC-Monitor zum Auslesen der Schaltbefehle von Geräten.

Schnelle und zuverlässige Signalsuche.

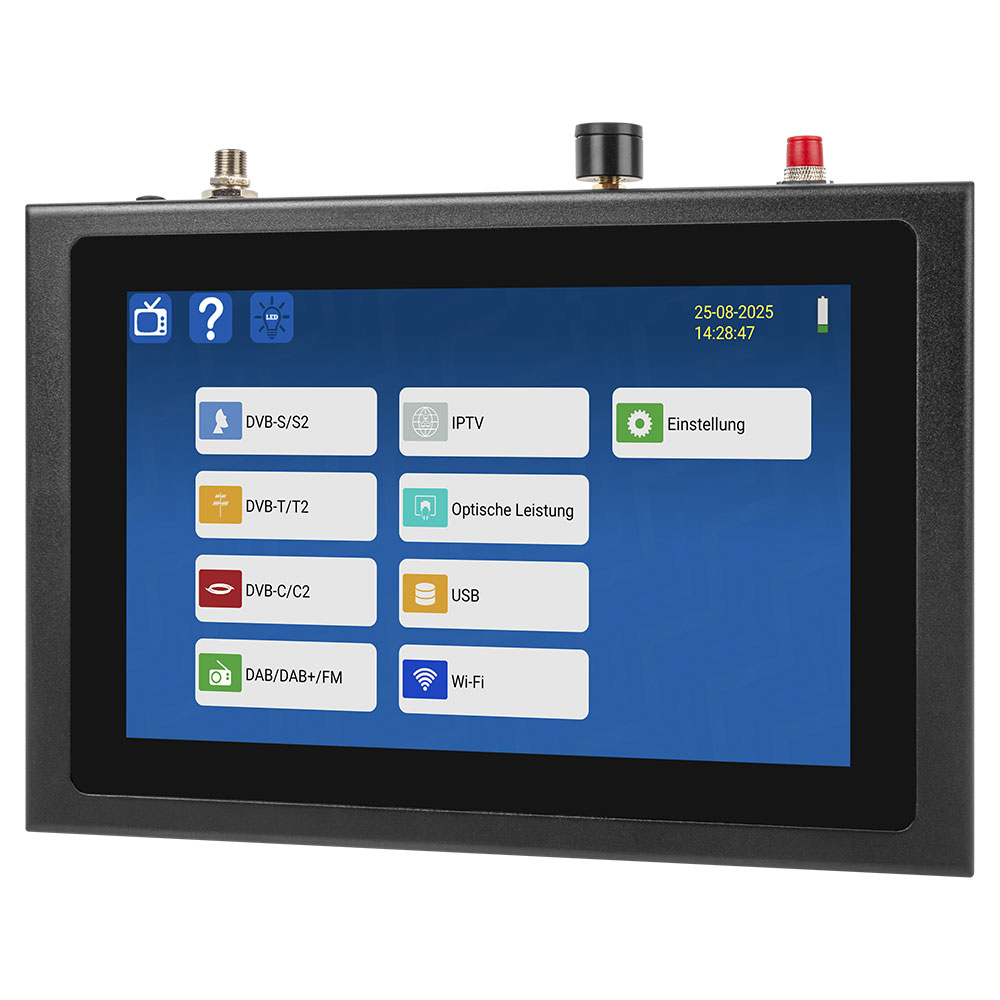

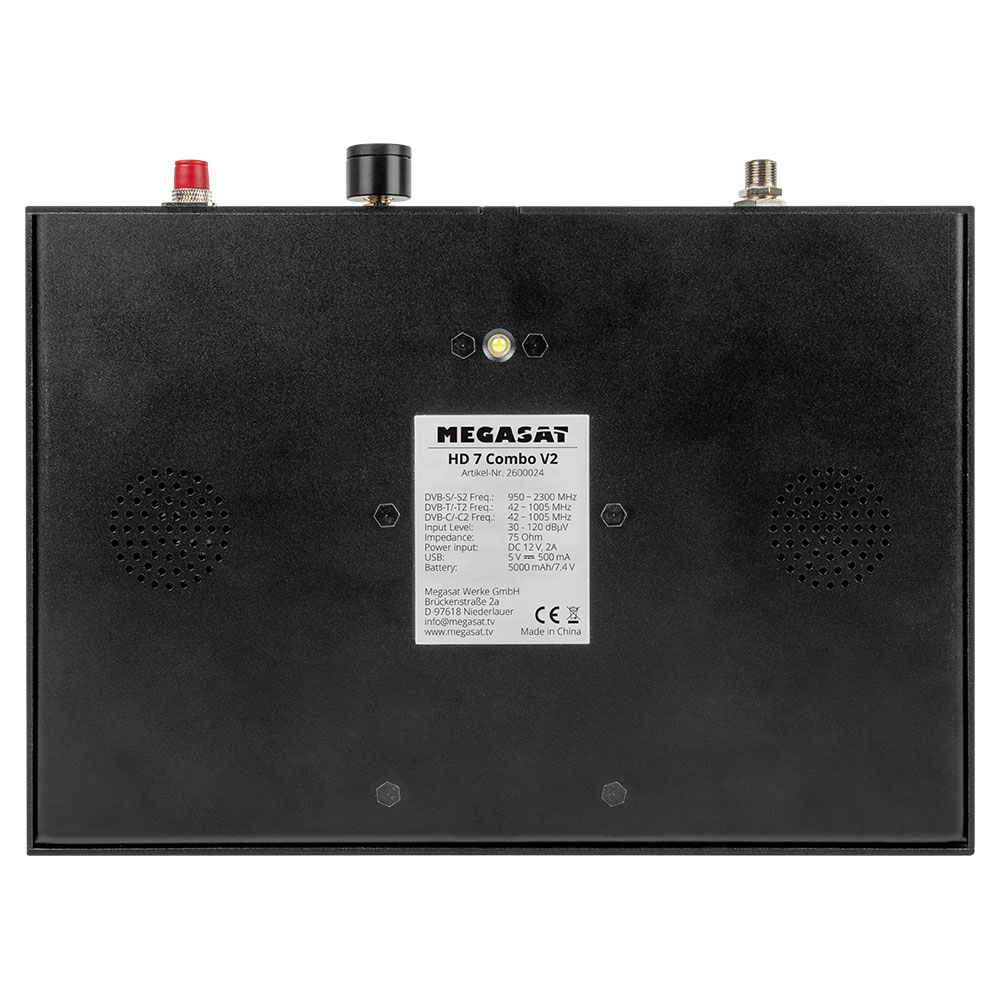

Mit dem Satmessgerät HD 7 Combo V2 können Fernseh und Radio Signale gemessen werden. Es bietet eine exakte Messung für Satelliten-, Kabel / Terrestrisches Fernsehen (inkl. DVB-T2 HD). Mit der DAB/DAB+ Messung können auch digitale Radiomessungendurchgeführt werden. Das komplette Gehäuse besteht aus robustem und hochwertigem Aluminium, in dem ein 8,9 Zoll großes Touch-Screen-Farbdisplay integriert wurde. Als kleines Highlight ist auf der Rückseite des Gehäuses ein LED Licht angebracht, um auch bei schwachen Lichtverhältnissen die Anlage einzumessen. Die Bedienung ist mit dem übersichtlichen und klar strukturierten Menü ein Kinderspiel. Alle Funktionen zur Messung sind leicht zu erreichen und nahezu selbsterklärend.

Große Signalpegelanzeige und Live-TV-Wiedergabe.
Um einen Spiegel auszurichten, orientieren Sie sich zunächst an dem Signalpegel und der Signalqualität. Diese können Sie mit einem Druck auf das Lupensymbol auf eine Großanzeige schalten, um die Darstellung optimal auf dem Display zu nutzen.

Um anschließend das TV-Bild live zu überprüfen bietet das Messgerät einen integrierten Receiver. Möglich ist die Wiedergabe von allen frei empfangbaren digitalen Programmen in SD, HD sowie UHD. Des Weiteren ist eine Senderliste mit den gängigsten Programmen vorinstalliert, die Sie auch individuell Ihren Bedürfnissen anpassen können. Sollten sich Sender, bzw. Frequenzen ändern, können diese über das Menü gesucht werden.

Spektrum- und Konstellationsanalyse.
Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die Spektrumanalyse. Sie finden Fehler schneller und können die Satellitenanlage zügig auf bestmöglichen Empfang ausrichten.

Die Konstellationsanalyse bietet eine weitere Betrachtung des Satellitenempfangs, um das Signal zu beurteilen und Fehlerquellen auszuschließen. Sie sehen optisch sofort, ob das Signal gebündelt oder verstreut ankommt. Des Weiteren können zusätzliche Messdaten wie dBm, CNR, BER auf dem Display angezeigt werden.

Winkelberechnung, Kompass und Satellitenerkennung zur schnellen Ausrichtung.
Der integrierte Kompass und die Winkelberechnung hilft Ihnen den vertikalen und horizontalen Winkel der Antenne zu ermitteln, denn je nach Standort ändert sich die Elevation und der Azimut. Geben Sie einfach die Daten des Standorts ein und das Messgerät errechnet schnell die passenden Winkeleinstellungen für den Spiegel. Somit lässt sich der gewünschte Satellit schneller finden.

Mit der automatischen Satellitenerkennung (NIT) wird Ihnen sofort angezeigt auf welchem Satelliten Sie sich befinden. So gehören minutenlange Ausrichtungsversuche der Vergangenheit an.

Power Akku und viel Zubehör.
Der integrierte Power Akku bietet bis zu 4 Stunden Betrieb. Geladen wird er mit einem gewöhnlichen 230V Netzteil oder mit dem beiliegendem KFZ-Ladeadapter unterwegs im Auto. Die beiliegende Schutzhülle mit Trageriemen schützt das Messgerät vor Schmutz und Spritzwasser. Speichern Sie die Messdaten auf einen USB Stick, um Sie später zu analysieren. Über USB kann auch die Programmliste exportiert und zukünftige Firmwareupdates installiert werden.

• Brillantes Touchdisplay:

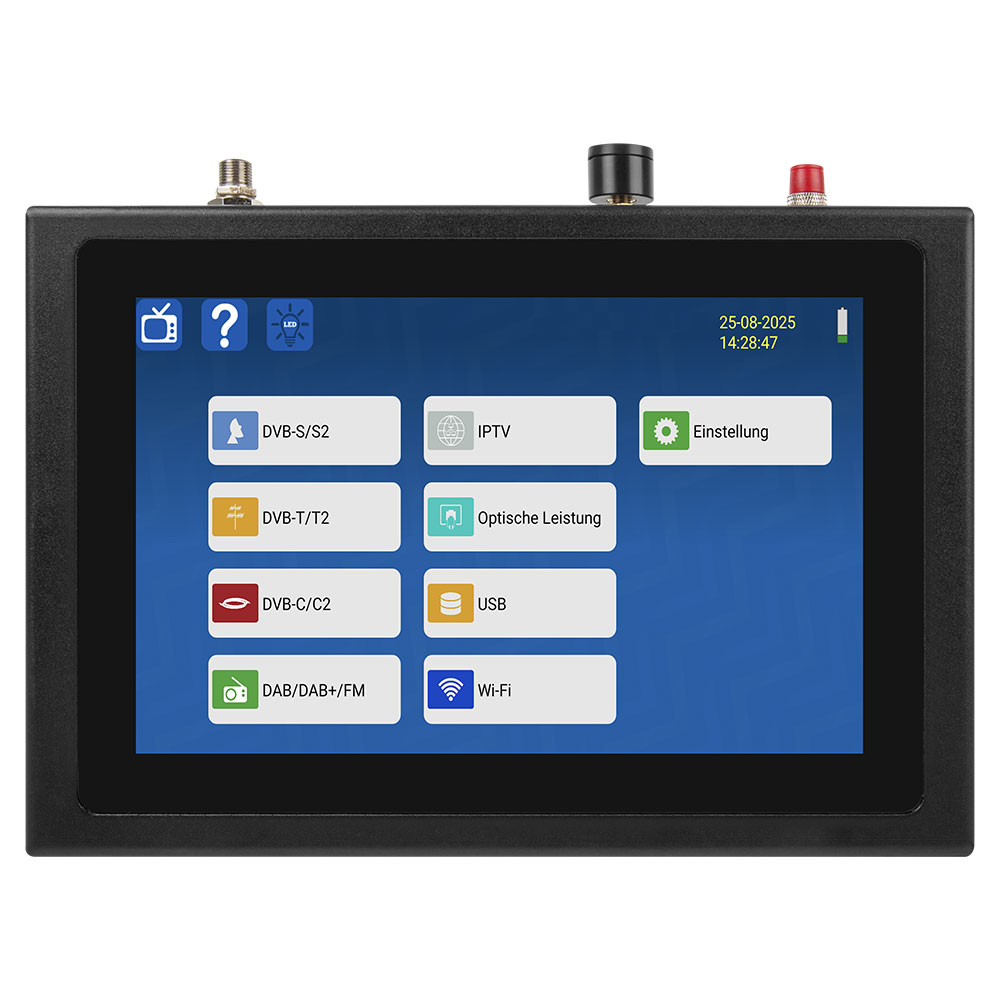

  Das 8,9“ (22,6 cm) WQXGA-Farbdisplay mit 2560 × 1600 Pixeln sorgt für gestochen scharfe Darstellung und eine komfortable Bedienung über den vollflächigen Touchscreen.
• 4K-Videoausgabe:
  Dank Unterstützung modernster Videoformate bis 4K@60 fps (u. a. H.264, HEVC/H.265) können hochauflösende Inhalte in bester Qualität wiedergegeben und geprüft werden.
• Vielseitige Signalunterstützung:
  Das Gerät deckt alle gängigen Übertragungsstandards ab: DVB-S/S2, DVB-T/T2, DVB-C/C2, DAB/DAB+, FM, WLAN sowie optische Signale – ideal für universelle Anwendungen.
• Präzise Analyse in Echtzeit:
  Die Echtzeit-Spektrumanalyse mit 10 Bildern pro Sekunde liefert zuverlässige Messergebnisse wie MER, dBµV, VBER, CBER oder LBER und ermöglicht eine schnelle Signalausrichtung.
• IPTV-Unterstützung:
  Neben klassischen Übertragungswegen können auch IPTV-Streams direkt getestet und wiedergegeben werden – für maximale Flexibilität bei modernen Anwendungen.
• Praktische Extras für den Alltag:
  Mit integrierter LED-Taschenlampe, Lautsprecher sowie USB-Anschluss für Firmware-Updates und Datenexport ist das Messgerät auch im täglichen Einsatz bestens gerüstet.
• Kompakt & Ausdauernd:
  Das robuste Aluminiumgehäuse schützt die Technik zuverlässig, während der 7,4 V / 5000 mAh Li-Ion-Akku mit Schnellladefunktion lange Einsatzz

Ausstattung

• 8,9“ (22,6 cm) WQXGA Touchscreen-Farbdisplay (2560 × 1600)
• Videoausgabe bis 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
• Empfang & Messung: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN und Optisch
• Live-TV-Wiedergabe
• Echtzeit-Spektrumanalyse (10 fps) (MER, dBµV, VBER, CBER, LBER Anzeige)
• LED-Taschenlampe
• integriert USB-Anschluss für Firmware-Updates & Datenexport
• Integrierter Lautsprecher Daten- und Senderlisten speicherbar
• Mehrsprachiges OSD (≥ 12 Sprachen)
• Aluminiumgehäuse, kompakte Bauweise
• Akku: Li-Ion 7,4 V / 5000 mAh (Schnellladefähig)
• Stromversorgung: AC 100–240 V, DC 12 V / 2



DVB-S / -S2

• Frequenzbereich: 950 – 2150 MHz
• Eingangspegel: 35 – 120 dBµV

• Symbolrate: 1 – 45 Msym/s
• Konstellation: QPSK, 8PSK
• FEC: 1/2 bis 9/10
• MER: 0 – 20 dB
• DiSEqC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
• Unicable I & II (EN50494 / EN50607)
• Spektrum & Konstellation
• NIT-Analyse, Transponderkontrolle
• LNB-Kurzschlussanzeige & Schutz
• LNB-Speisespannung: 13/18 V, max. 300–400 mA
• Kompass / Azimut- & Elevationsberechnung



DVB-T / -T2 / -C / -C2

• Frequenzbereich: 42 – 1005 MHz
• Eingangspegel: 30 – 120 dBµV
• Bandbreiten: 1,7 / 5 / 6 / 7 / 8 MHz
• Konstellation: QPSK, 16QAM, 64QAM, 256QAM, bis 4096QAM (C2)
• FEC: 1/2 bis 9/10
• MER: 5 – 40 dB
• Spektrum- & Tilt-Anzeige
• Auto- und manueller Suchlauf
• Echos-Monitor (DVB-T/-T2)
• DC/AC-Messfunktion (DVB-C

DAB / DAB+

• Signal-Messung & Spektrumanzeige
• Wiedergabe von DAB/DAB+-Programmen
• Messwerte: dBµV, SNR, CNR, ACQ, EID




• FM-Signalprüfung (inkl. Richtwerte für analoge Signale)
• FM-Programmwiedergabe
• Pegelanzeige in %




• Wellenlängenbereich: 860 – 1610 nm
• Eingangsbereich: –50 dBm bis +20 dBm
• Digitale & optische Leistungsanzeige

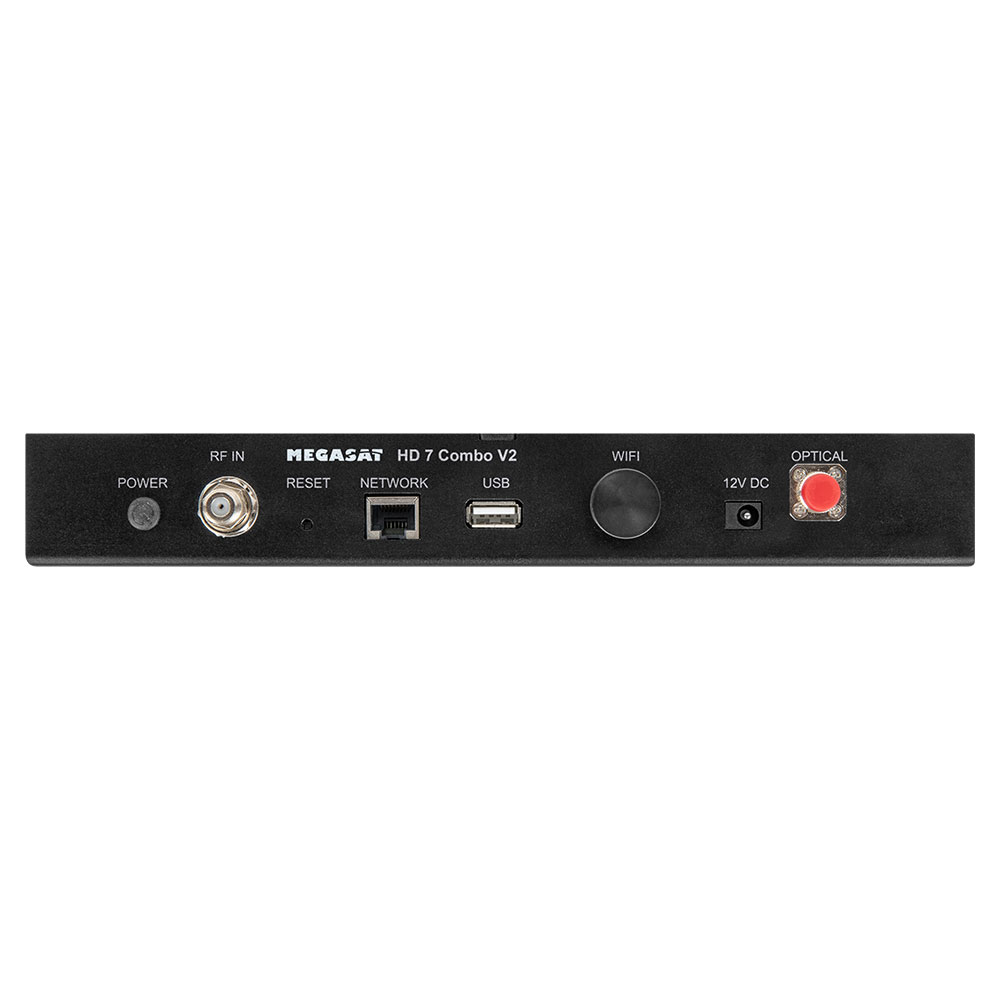

Anschlüsse

• 1x USB-Anschluss
• 1x Optischer Anschluss
• 1x RF-/F-Anschluss
• 1x 12 V DC Eingang
• 1x RJ45 (LAN)
• 1x WLAN (integriert)



Abmessungen / Gewicht

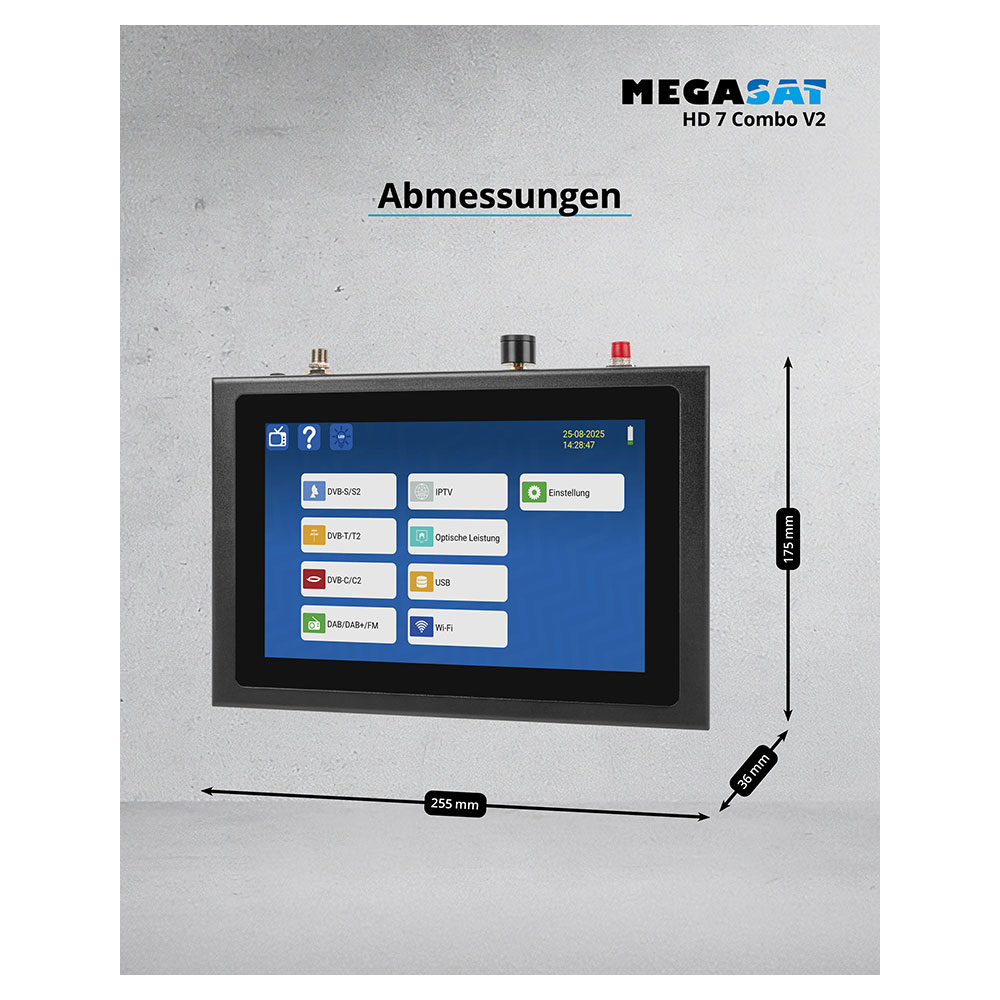

• Abmessungen: 255 x 175 x 36 mm (ohne Anschlüsse) (B/H/T)
• Gewicht: 1184 g



Lieferumfang

• Satmessgerät HD 7 Combo V2

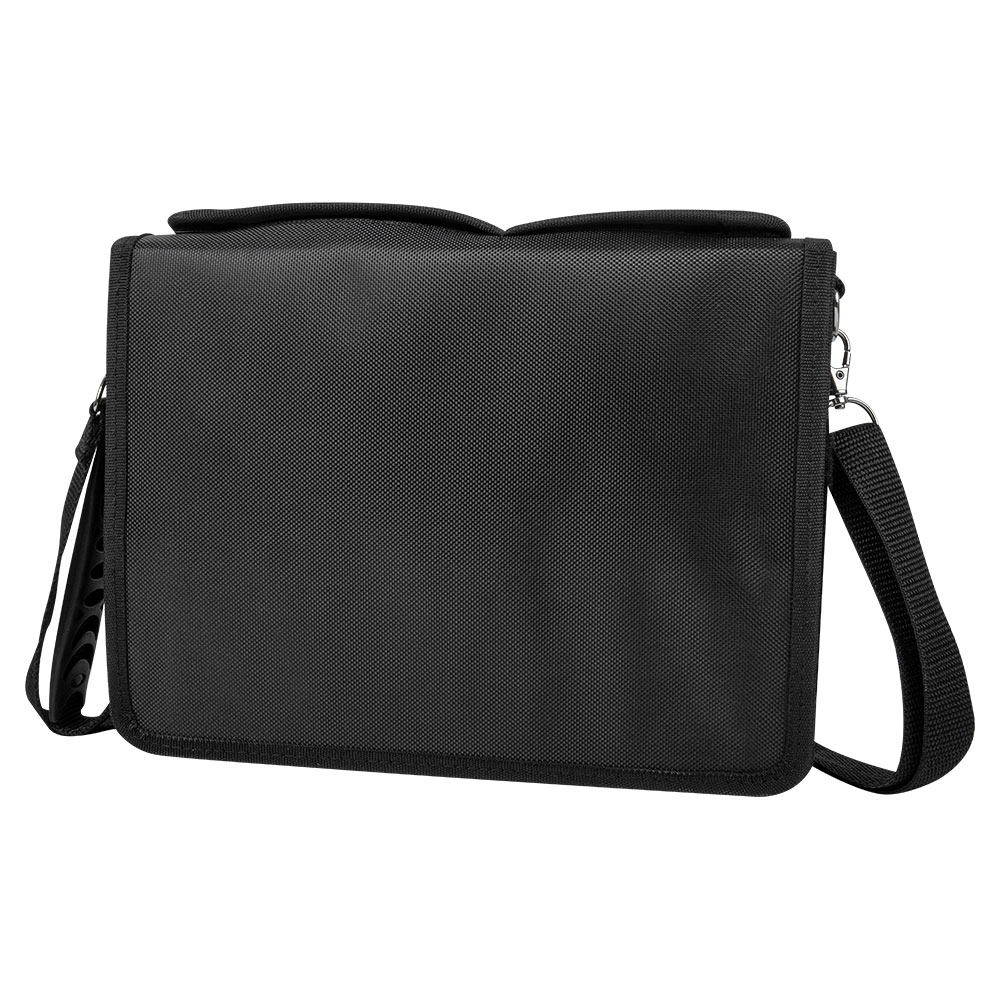

• Tragetasche mit Tragegurt
• Tragegurt für Messgerät
• 230 Volt Netzteil
• 12 Volt KFZ-Ladeadapter
• F-Koaxialadapter
• Bedienungsanleitung



Artikelzustand

• Neuware mit Rechnung
• 2 Jahre Gewährleistung
