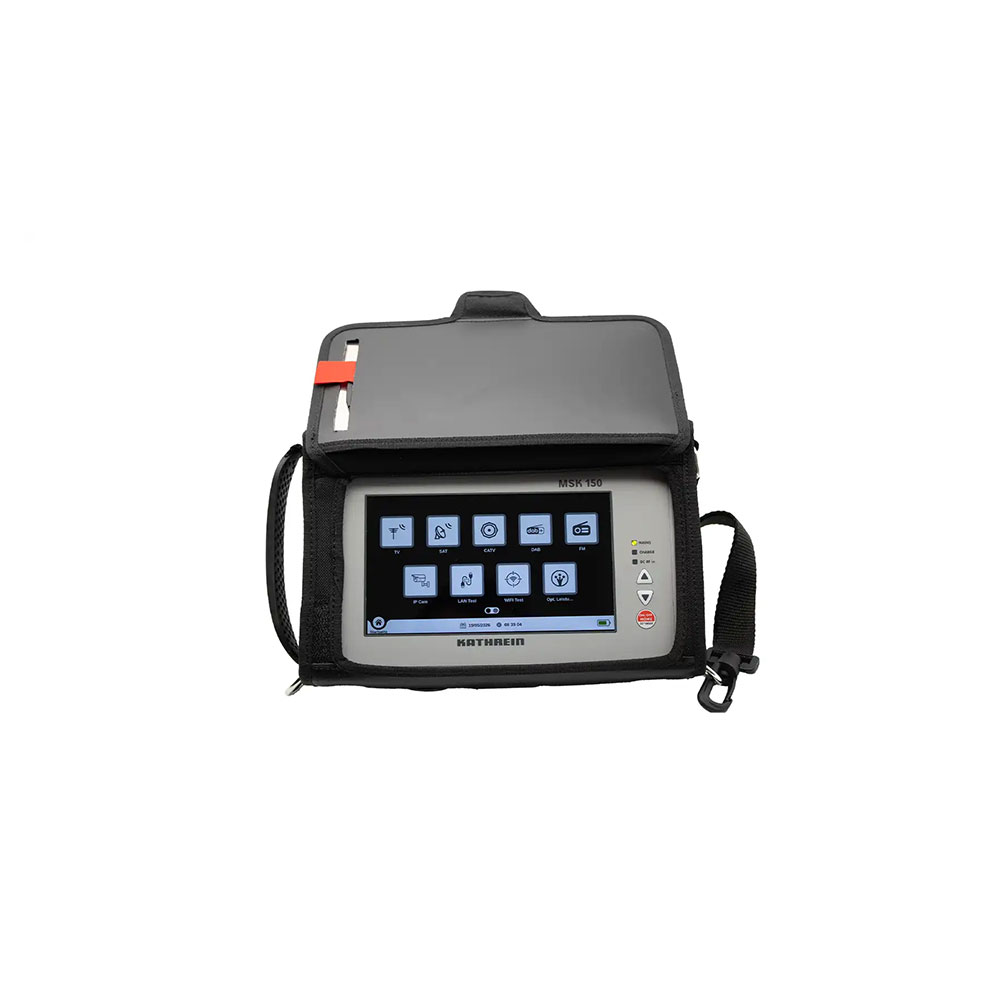

Messgerät für SAT-/TV-/Optik-/IPTV-/DAB+ (optional)-Signale mit einem 7″-TFT-Industriedisplay, Spektrum-Darstellung und Bilddarstellung bis 1080p. Geeignet zur Pegelmessung analoger und digitaler Radio- und TV-Signale inklusive DVB-S/-S2, DVB-C, DVB-T/-T2, DAB+ (optional), FM und Rückweg. Das Gerät bietet BER-/MER-Messung, Konstellationsdiagramm, SAT-Finder-Funktion, akustische Antennenausrichtung, LTE-Analyse, DAB+ Wiedergabe über integrierten Lautsprecher, USB-Schnittstelle und Netz- oder Batteriebetrieb.

Ausstattung

• 7“ kapazitives TFT-Industriedisplay:
• 16:9, hohe Auflösung und hohe Helligkeit
• DC-, DiSEqC-, SCR-, SCD2- und Wide-Band-Steuerung
• PC-Schnittstelle: 2 x USB-B
• Frontblende: Ein-/Aus-Taste + Pfeiltasten
• Energieeinsparung: TFT-Hintergrundbeleuchtungs-Timer, Helligkeitsregelung, Standby-Modus
• PC-Verwaltung über integrierten Webbrowser (keine Verwaltungssoftware erforderlich)
• Stromversorgung: Zertifiziertes externes Netzteil im Lieferumfang enthalten 220 VAC – 12 VDC 2 A
• Integrierter Lithium-Polymer-Akku (LiPo) mit einer Laufzeit von 3 bis 6 Stunden
• BATTERIE-TEST-Funktion zur Verbesserung des Akku-Managements
• TV- und CATV-Barscan-Funktion: Zeigt 10 bis 100 Kanäle auf einem einzigen Bildschirm an
• Gehäuse aus Aluminium und Stahl
• Gepolsterte Tasche mit Griff/Schultergurt für Transport und Einsatz
• Integrierte Videoschnittstelle: MPEG-2-/MPEG-4-/HEVC-H.265-Decoder
• Konstellation für TV/CATV- und SAT-Signalen SC – SC/APC
• optischer Eingang
• Automatische Verlustberechnung
• Datenlogger: TV, SAT und in Kombination mit Stop-&-Go-Funktion
• Datenflussdiagramm für Kanäle
• Audio: AAC, DOLBY AC3 DD+ Net-ID, NID, TSID, LCN, TRUE SAT-Orbitposition
• MER vs. CARRIER
• Genauigkeit der Messung: 1 dB typ.; 2 dB max.
• SAT-Speicherplan: Mehr als 2.000 vorinstallierte Transponder für weltweite Satelliten
• Frequenzbereich DVB-C/-T/-T2, DAB+, TV, FM: 30-1000 MHz
• Frequenzbereich DVB-S/-S2/-S2x: 30-2700 MHz
• Frequenzauflösung: Kabel/TV/FM: 50 kHz | SAT: 100 kHz
• TV-Normen: B/G, I, D/K, M, N
• Modulationsverfahren DVB-S/-S2: QPSK, 8PSK, 16/32APSK
• Code-Rate (FEC) DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
• Code-Rate (FEC) DVB-S2: 1/2, 2/3, 3/4, 5/6, 8/9, 9/10, 2/5, 3/5
• Eingangssymbolrate DVB-S: 1-45 MS/s
• Eingangssymbolrate DVB-S2: 2-45 MS/s
• BER: 1E-6 … 2E-2 (pre Viterbi)
• MER: 0-20 dB
• Modulationsverfahren DVB-T: QPSK, 16/64 QAM
• Modulationsverfahren DVB-T2: QPSK, 16/64/256 QAM
• FFT-Mode DVB-T: 2k, 8k
• FFT-Mode DVB-T2: 1k, 2k, 4k, 8k, 16k, 32k
• Guardintervall DVB-T: 1/4, 1/8, 1/16, 1/32
• Guardintervall DVB-T2: 1/4, 1/8, 1/16, 1/32, 1/128, 19/128, 19/256
• Code-Rate (FEC) DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
• Code-Rate (FEC) DVB-T2: 1/2, 2/3, 3/4, 5/6, 7/8, 3/5, 4/5
• Kanalbandbreite: 6, 7, 8 MHz
• BER DVB-T/-T2/-H: 1E-6 … 2E-2 (pre Viterbi)
• MER DVB-T/-T2/-H: 40 dB
• Modulationsverfahren DVB-C: 16/32/64/128/256 QAM
• Eingangssymbolrate DVB-C: 2-6,999 MS/s
• BER DVB-C: 1E-9 … 1E-2 (pre RS)
• MER DVB-C: 5-40 dB
• Optischer Empfänger: Eingänge: SC/APC Wellenlängen: 1310 | 1490 | 1550 nm
• Messgenauigkeit optischer Empfänger: ± 0,5 dBm
• Eingangspegelbereich: -25 bis +5 dBm
• HF-Frequenzbereich: 4-2600 MHz

• Farbnormen: PAL, SECAM, NTSC
• Audio: FM-, NICAM- und AM-Ton, AAC/HEAAC, Dolby AC3
• Digitalbild-Dekodierung: MPEG-2; MPEG-4/AVC; HEVC/H.265 (bis 1080p)

• Pegelmessbereich: 30-120 dBµV
• Messgenauigkeit Pegel-Messteil: Typ. ± 1 dB
• Detektor analog: TV: Spitzenwert, Sat/FM: Mittelwert
• Detektor digital: Mittelwert
• Fernspeisespannung: 5/13/18 V
• Fernspeisestrom: Max. 500 mA
• Steuersignale: 22 kHz, DiSEqC™1.2, SCR-/SCD2-Einkabelsystem

• Sicherheitsnormen: Schutzklasse II (AC/DC-Netzteil), VDE EN 61010
• Abmessungen (B x H x T): 225 x 130 x 45 mm
• Gewicht: ca. 1 kg



Anschlüsse:

• HF-Eingang (Impedanz): 75 (F-Koaxialbuchse) Ω
• Video-Eingang: Analog Video (Cinch)
• Optischer Eingang: SC-SC/APC
• USB-Anschluss: 2 x Buchse, USB 2.0
• LAN-Schnittstelle: RJ 45, 100 MBit/s



Lieferumfang:

• Messgerät und Zubehör
• Hochwertige Messgeräte-Tasche mit Tragegurt
• Steckernetzteil
• Messkabel (ETM 2000) mit F-Adaptern
• LAN-Tester
• USB-Stick



Artikelzustand

• Neuware mit Rechnung
• 2 Jahre Gewährleistung
