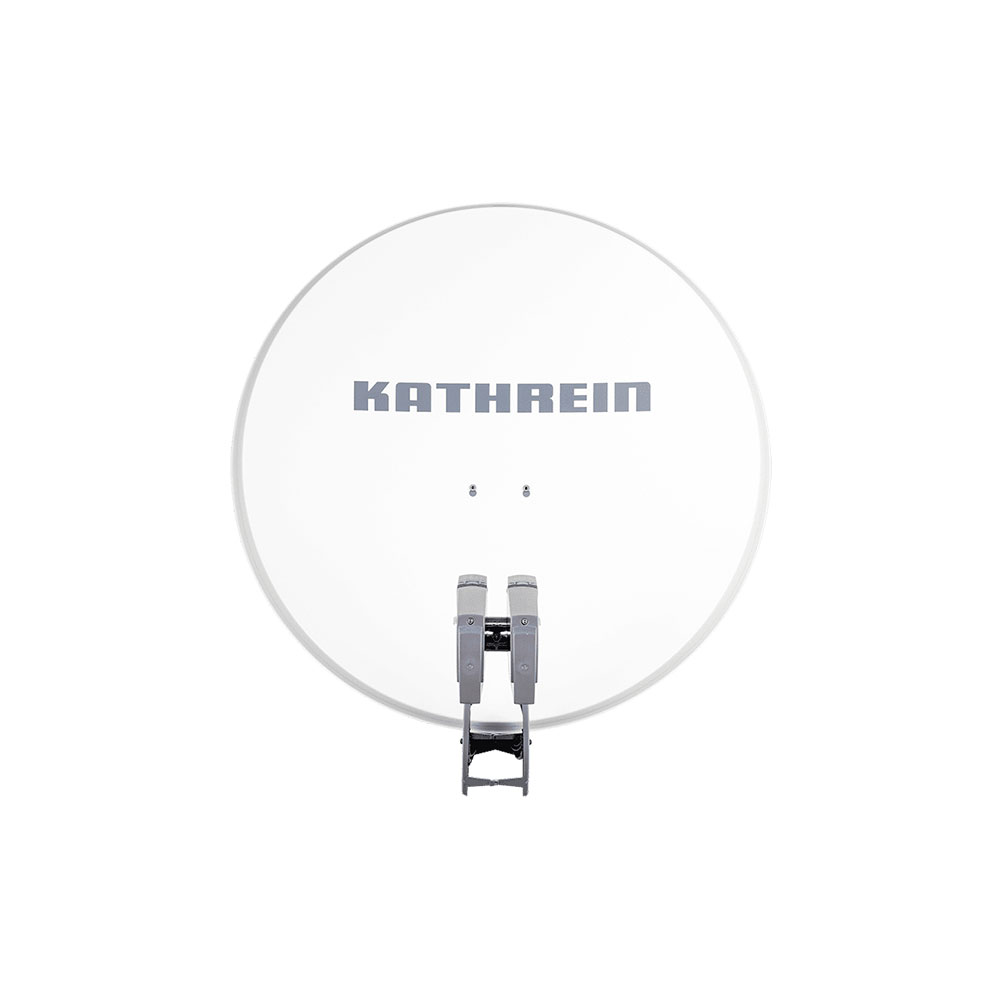

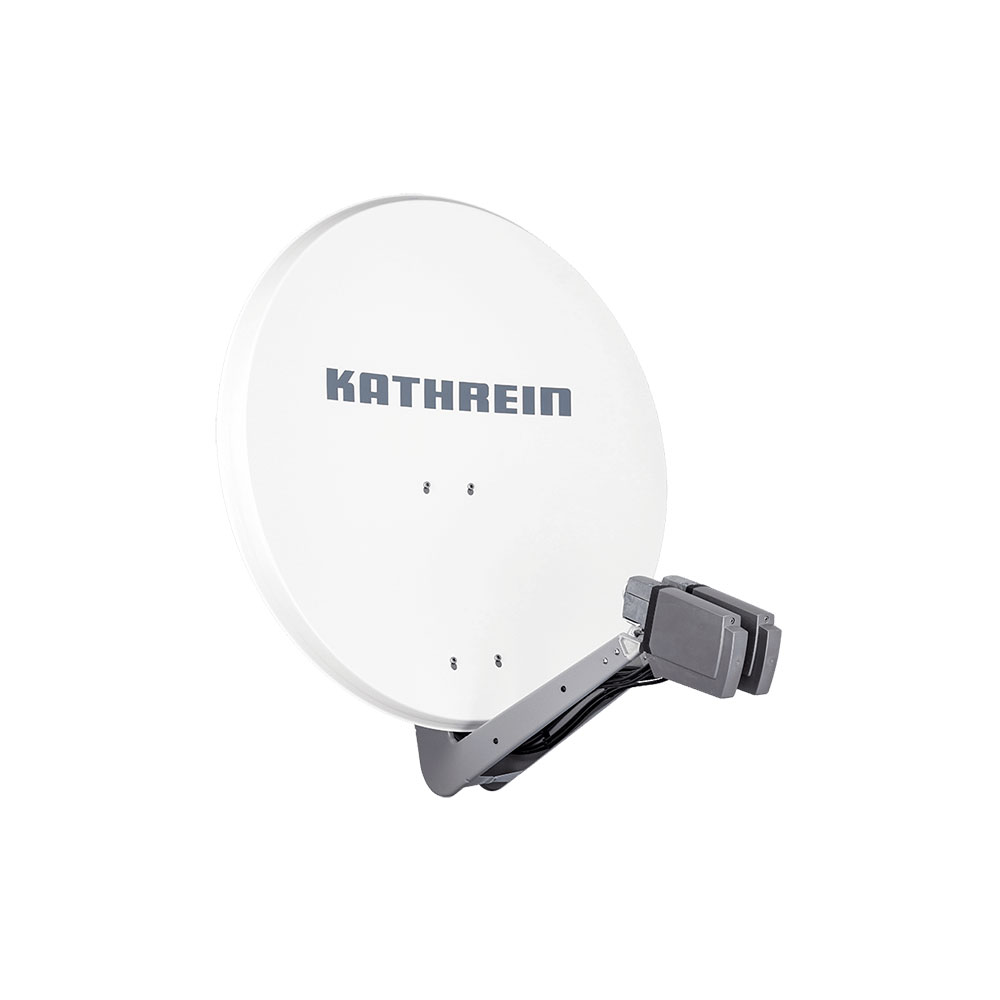

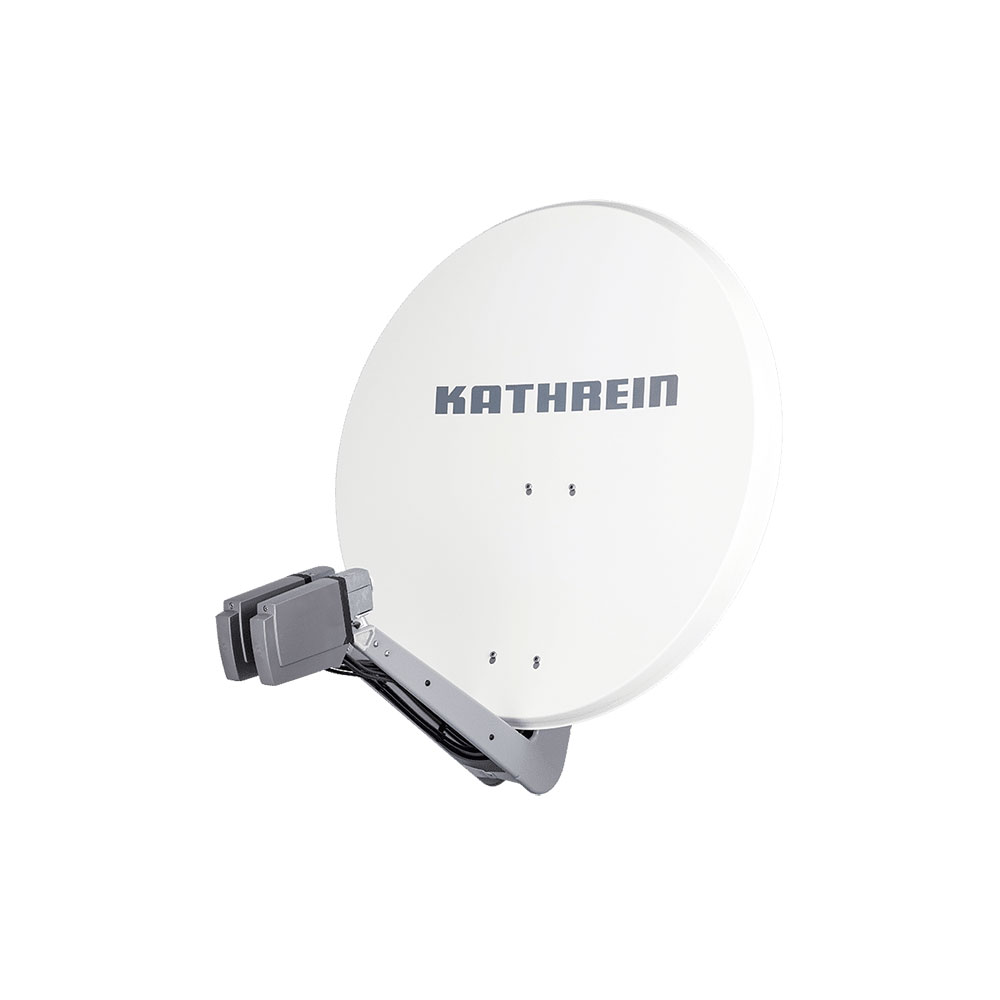

Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung.

Empfang möglich durch Speisesystem-Halterung zur Aufnahme von zwei Universal-Speisesystemen zum Empfang der digitalen Signale von ASTRA (19° Ost) und EUTELSAT/HOTBIRD (13° Ost) oder von zwei 9° auseinander liegenden Satelliten.

Beschreibung Spiegel

• Multifeed-Empfang möglich durch Speisesystem-Halterung zur Aufnahme von zwei Universal-Speisesystemen
• zum Empfang der digitalen Signale von ASTRA (19° Ost) und EUTELSAT/HOTBIRD (13° Ost) oder von zwei 9° auseinander liegenden Satelliten
• Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
• Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
• Mastbefestigung aus Stahlblech, feuerverzinkt
• Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
• Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
• Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
• Hoher Montagekomfort: Komplett vormontiert
• Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17
• beidseitige Elevationsskala
• Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
• Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
• Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
• Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich

• Typ: CAS 90ws
• Durchmesser: 90 cm
• Empfangsbereich: 10,70 – 12,75 GHz
• Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: 38,6/39,2/39,6 dBi Systemgüte ²)
• Speisesystem mittig; UAS 571/572/584/585: 18,8/19,8 dB/K Systemgüte ²)
• Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: 18,3 dB/K | 18,3 dB/K Systemgüte ²)
• Speisesystem-Abstand 6°; UAS 571/572/584/585: 17,9 dB/K | 18,7 dB/K
• Kreuzpolarisations-Entkopplung: Typ. > 27 dB
• Windlast ³): 730 N Max. zulässige Windgeschwindigkeit: 190 km/h
• Einstellbereich Elevation | Azimut: Vormastmontage
• Einstellbereich Multifeed-Adapterplatte: ± 20 ° Halbwertsbreite ¹): Typ. < 1,9 °
• Spannbereich der Mastschelle: 48 – 90 mm
• Gewicht ca. netto | brutto: 9,9 kg | 13,5 kg
• Abmessungen Höhe max.: 1030 mm
• Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem): 880 mm
• Abmessungen Breite: 987 mm



Lieferumfang

• Kathrein CAS 90 weiß
• Halterungssatz/ Schraubensatz
• Multifeed-Halterung



Artikelzustand:

• Neuware mit Rechnung
• 2 Jahre Gewährleistung
